FlexTally

ご利用の前に

内容物

ステーション（親機）× 1

ランプ（子機）× 1

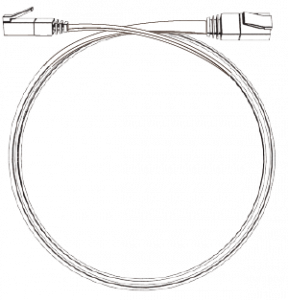

LANケーブル（ストレートケーブル）× 1

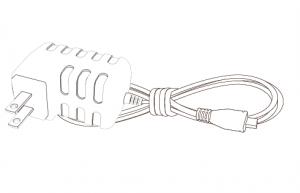

ACアダプター × 1

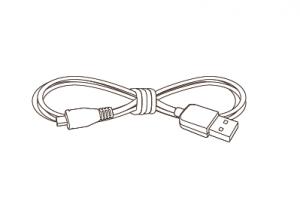

USBケーブル × 1

セットアップガイド × 1

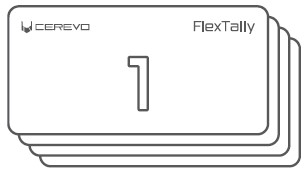

ナンバーハードカバー × 4

各部名称

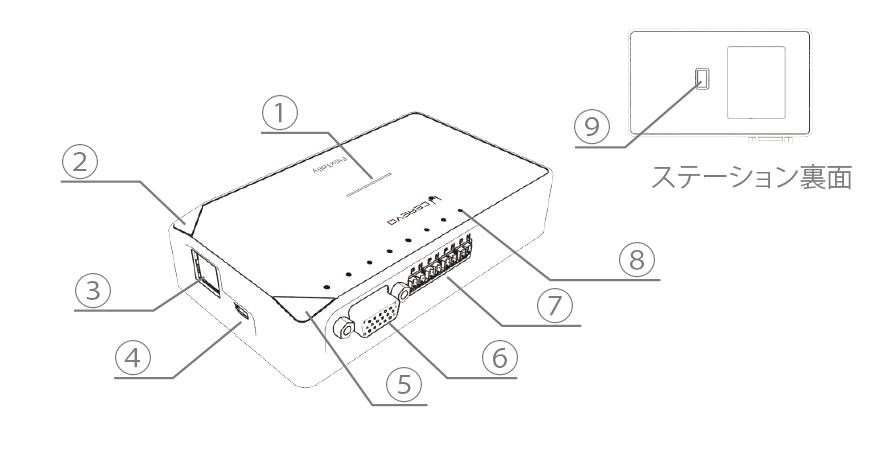

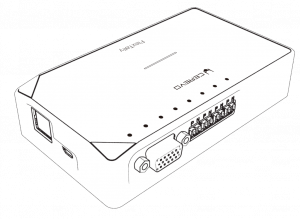

ステーション（親機）
station_overview

名称	説明
ステータスLED	電源の状態やステータスに合わせて点灯します。
FUNCTION2ボタン	ステーションの設定や機能を切り替える際に利用します。
有線LANポート	LiveWedgeなど、タリー信号をイーサネット経由で取得できるスイッチャーと接続する際に利用します。
Micro USBポート	給電用のMicro USBポートです。添付のACアダプターを接続します。
FUNCTION1ボタン	ステーションの設定や機能を切り替える際に利用します。
GPIOポート	タリー信号をGPIOで出力するスイッチャーと接続する際に利用します。※スイッチャーとの接続には変換ケーブルが別途必要になります。
WIREポート	有線モードでランプと接続する際に利用します。※市販の単芯ペアケーブルが別途必要です。
タリーLED	スイッチャーから取得したタリー信号の状態をLEDで表示します。
DIPスイッチ	ステーションの設定を切り替える際に利用します。

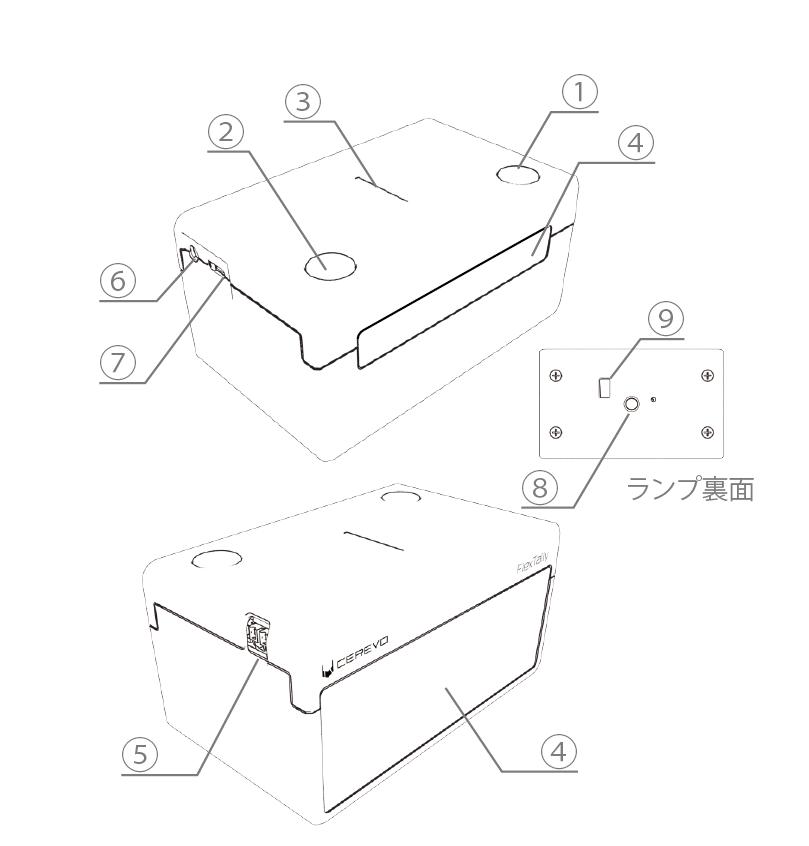

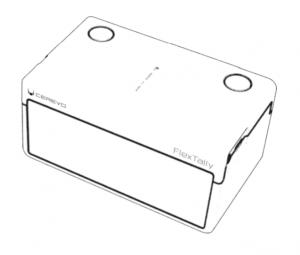

ランプ(子機)
lamp_overview

名称	説明
FUNCTIONボタン	ランプの設定や機能を切り替える際に利用します。
電源ボタン	長押しで電源オン、電源オフを切り替えます。
ステータスLED	電源の状態やステータスに合わせて点灯します。
タリーランプ（前後）	ランプに設定した番号と同じタリー信号をスイッチャーから取得したときに点灯します。
WIREポート	有線モードでランプと接続する際に利用します。※市販の単芯ペアケーブルが別途必要です。
GPIOポート	タリー信号をGPO出力します。詳細はランプGPIO出力を参照してください。
Micro USBポート	充電および給電用のポートです。
三脚穴	三脚などに取り付ける際に利用します。
DIPスイッチ	ランプの設定を切り替える際に利用します。

主な仕様

	ステーション（親機）	ランプ（子機）
本体サイズ（幅×奥行×高）	128 × 77 × 28 mm	100 × 60 × 50 mm
重量	142g	164g
電源	Micro-USB給電	Micro-USB充電（給電可能）
無線通信方法	315MHz（日本）/433MHz（US/EU）	315MHz（日本）/433MHz（US/EU）
有線接続方法	RS-485シリアル通信	RS-485シリアル通信
接続可能ランプ数	16台（※）	–
バッテリー駆動時間	バッテリー非搭載	約6時間
バッテリー充電時間	バッテリー非搭載	約2時間
明るさ調整	調整不可	4段階（プレビュー：Green、オンエア：Red）

安全にお使いいただくための注意事項

分解・改造をしないでください。
本機は5℃～35℃、湿度10%～90%で結露なき環境でお使いください。低温または高温によってバッテリーの消耗が早くなったり、機器が一時的に動作しなくなる場合があります。
湿気やほこりの少ないところで使用してください。
乳幼児の手の届かない所に置いてください。
ACアダプターは必ず本製品付属のものをお使いください。本製品付属以外のACアダプターを使うと、故障、発煙、発火の恐れがあります。
直射日光が当たる場所、水がかかる場所、火気の周辺、熱気がこもるところでの使用はおやめください。故障や変形、感電の恐れがあります。
物を乗せたり、落下する所には置かないでください。

認証について

本製品に、電波法に基づく小電力データ通信システム無線局として、工事設計認証を受けた無線設備を内蔵しています。
無線設備名：CDP-FT01A-ST/CDP-FT01A-LP
本製品は、315MHz帯の周波数を使用しています。本製品を本製品と同じ周波数を使用した他の無線機器の周辺でご使用になりますと、本製品とかかる他の無線機器との間で電波干渉が発生する可能性があります。電波干渉が発生した場合、他の無線機器を停止するか、本製品の使用場所を変えるなど電波干渉の生じない環境でご使用下さい。

準備

アプリケーションのインストール

「FlexTally Utility」は、FlexTallyステーション本体のファームウェアアップデートおよびEthernetモードで使用するスイッチャーとの接続設定を行うアプリケーションです。

GPIOモードでご使用いただく場合にはFlexTally Utilityのインストールは不要です。

ダウンロード

下記リンクよりご使用環境に該当するインストーラーをダウンロードし、設定用PCにアプリケーションのインストールを行ってください。

現在の最新バージョンはver 2.0.0となります。それ以前のバージョンのアプリケーションが設定用PCにすでにインストールされている場合には、アンインストールを行ってから下記リンクからインストーラーをダウンロードし、設定用PCに再度アプリケーションのインストールを行ってください。

FlexTallyUtility(Windows版)
※対応OS：Windows 10
※PC要件：メモリ2GB以上、インストール時に必要な空き容量 HDD100MB以上

FlexTallyUtility(MacOS Intel Mac版)
※対応OS：MacOS High Sierra 10.13 以降
※PC要件：インストール時に必要な空き容量 HDD100MB以上

FlexTallyUtility(MacOS Appleシリコン Mac版)
※対応OS：MacOS High Sierra 10.13 以降
※PC要件：インストール時に必要な空き容量 HDD100MB以上

Wirecastと接続される場合には以下の「FlexTally For Wirecast」のインストールを行ってください。 ※2023年5月現在、Wirecastとの接続設定はWindows版FlexTally Utilityのみの対応となります。MacOS搭載PCにてWirecastを使用される場合には、Windows搭載PCを設定用PCとして別途ご用意ください。

FlexTally For Wirecast(Windows版)
※対応OS：Windows 10 ※PC要件：メモリ2GB以上、インストール時に必要な空き容量 HDD100MB以上

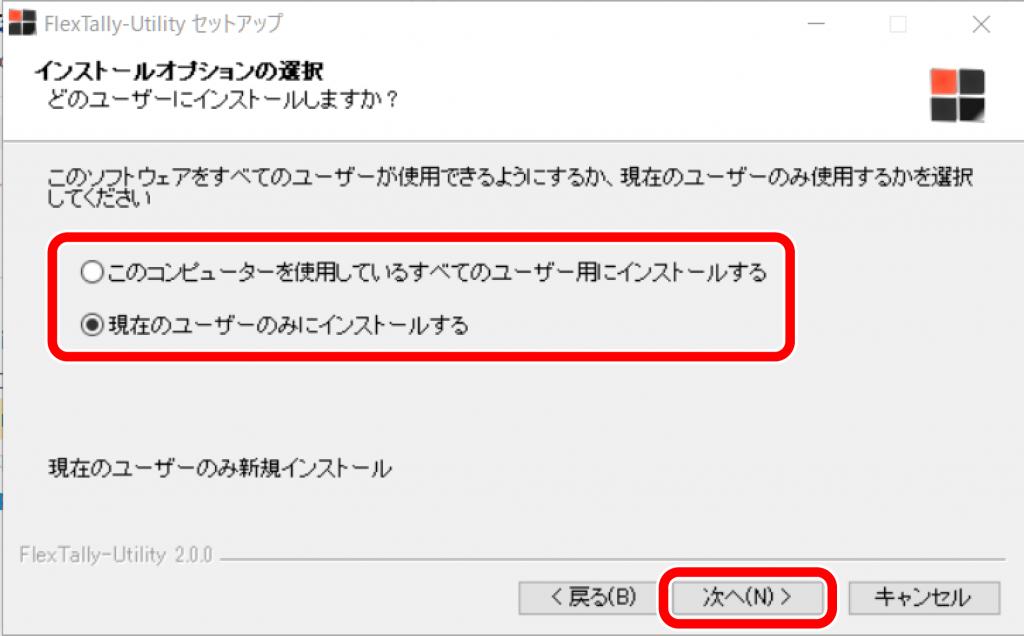

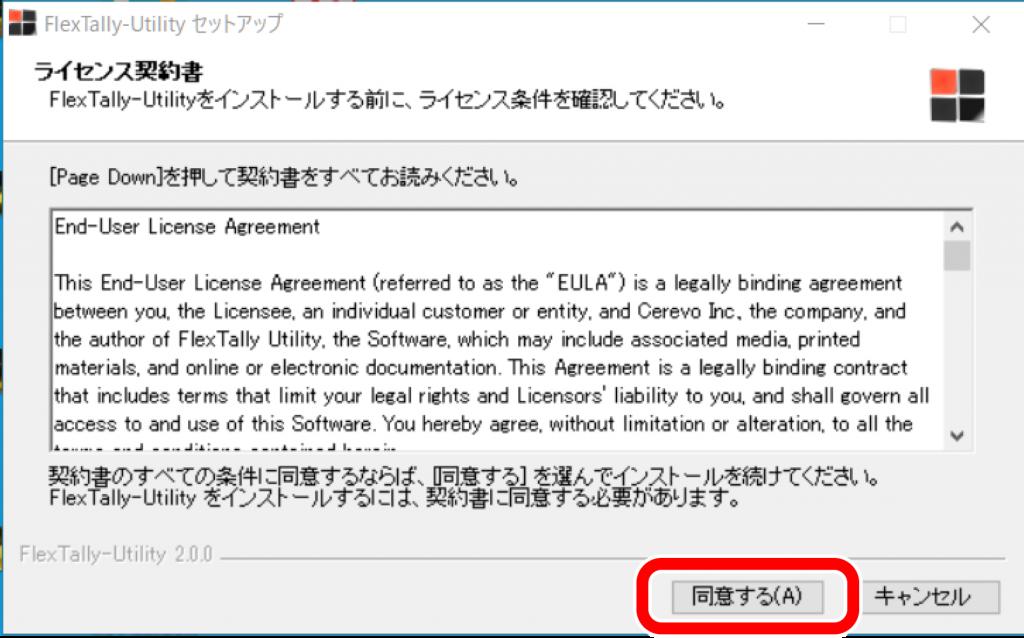

インストール手順

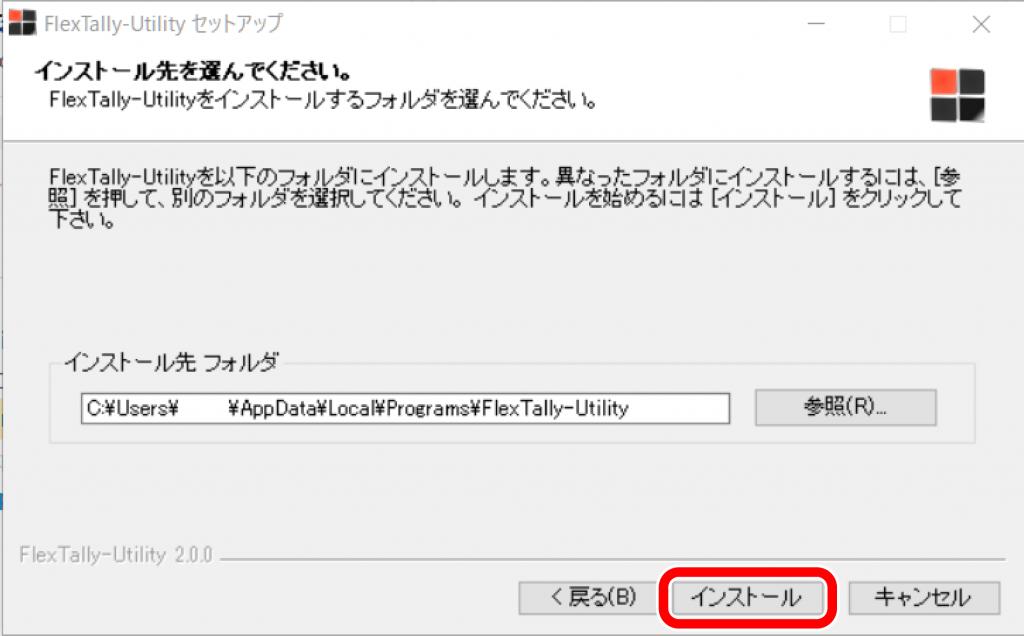

Windows版

ダウンロードしたインストーラーをダブルクリックして実行してください。
画面の指示に従いインストールを行ってください。

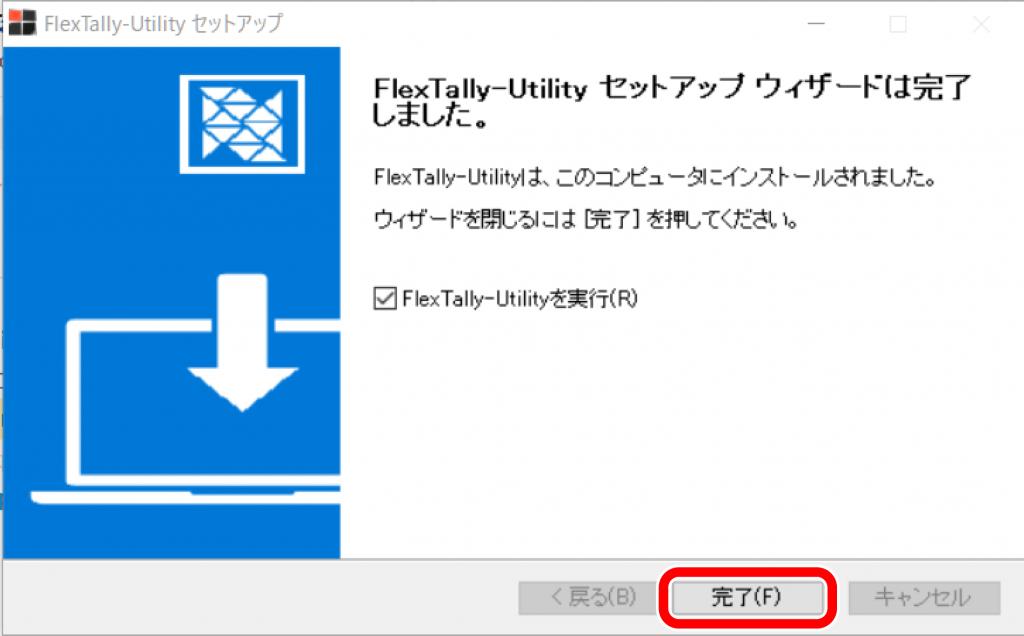

インストールが完了するとデスクトップ上にショートカットアイコンが表示されます。

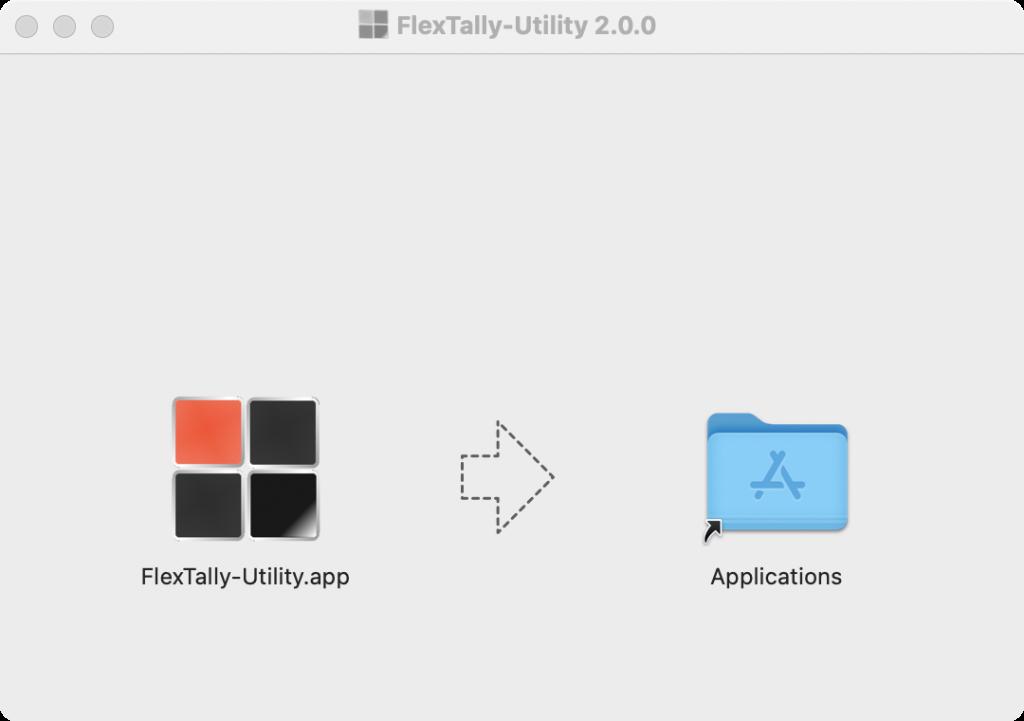

Mac OS版

ダウンロードしたインストーラーをダブルクリックして実行してください。
画面の指示に従いインストールを行ってください。
インストールが完了するとLaunchpad上にショートカットアイコンが表示されます。

ステーション（親機）の設定

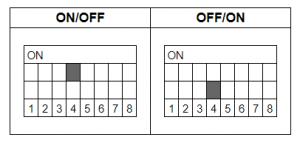

DIPスイッチの設定
GPIO設定

スイッチャーとの接続方法
スイッチャーのGPIOタイプこちらを参考に、ご利用のスイッチャーに合わせてGPIOタイプを切替してください

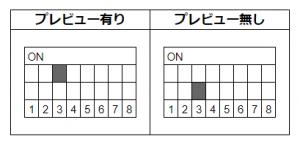

スイッチャーのGPIOプレビュー有無
- ON: プログラム&プレビュー (max 4ch)
- OFF: プログラム 8ch (max 8ch)
スイッチャーのGPIO極性
- ON:ノーマル
- OFF:リバース

ステーションとの接続方法設定

DIPスイッチの8を利用することで、ステーションとの接続方法設定が可能です。
DIP_setting6

ランプ（子機）の設定

DIPスイッチの設定

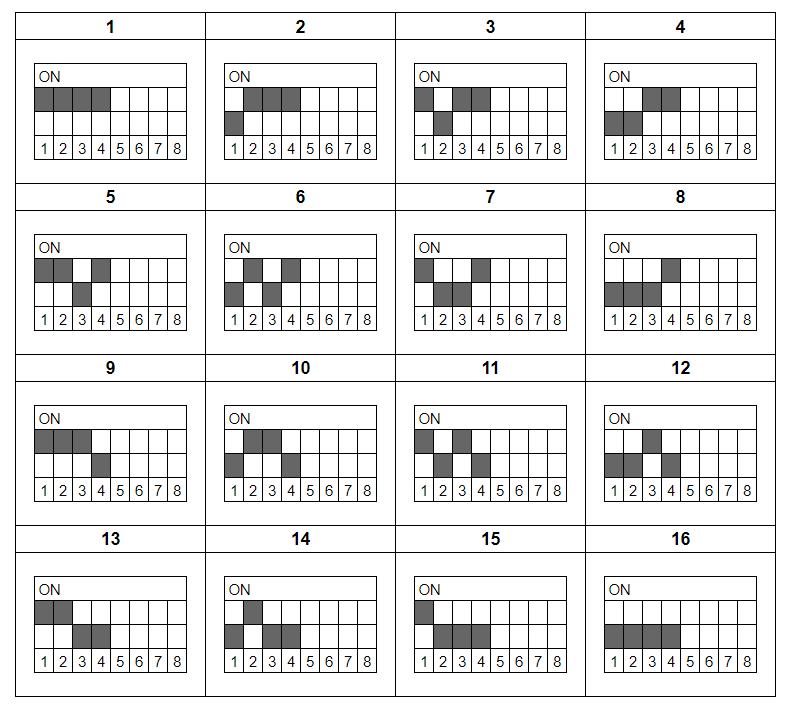

チャンネル設定 DIPスイッチの1～4を利用することで、最大16チャンネルまでの設定が可能です。
DIP_setting_lamp

ステーションとランプの接続

接続方法

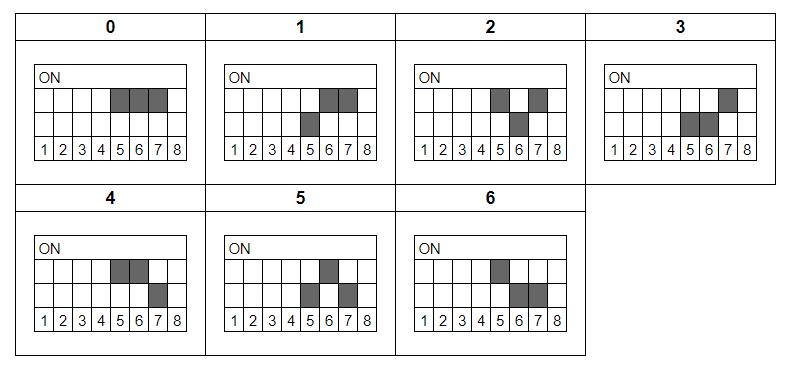

ステーションとランプを接続するには、まずステーションとランプのグループを同一に設定する必要があります。ステーションとランプはともに、DIPスイッチの5～7を利用することで、最大7グループまでの設定が可能です。

※5～7を全てOFFにする設定はシステム上予約されています

ステーションとランプは、有線接続と無線接続が利用可能です。
- 有線接続
- 無線接続

※　単芯ペアケーブルは製品に同梱されておりません。市販のものをご利用ください。

ステータスLEDの表示

ステーションとランプのステータスを表示するLEDの意味は下記のとおりです。

ステーション

ランプ	状態
青色	起動中

ランプ

ランプ	状態
青色	起動中
黄色	バッテリー残量低下
赤色	電源OFFで充電中

スイッチャーと接続する

プレビューランプの点灯ON/OFFを選択する

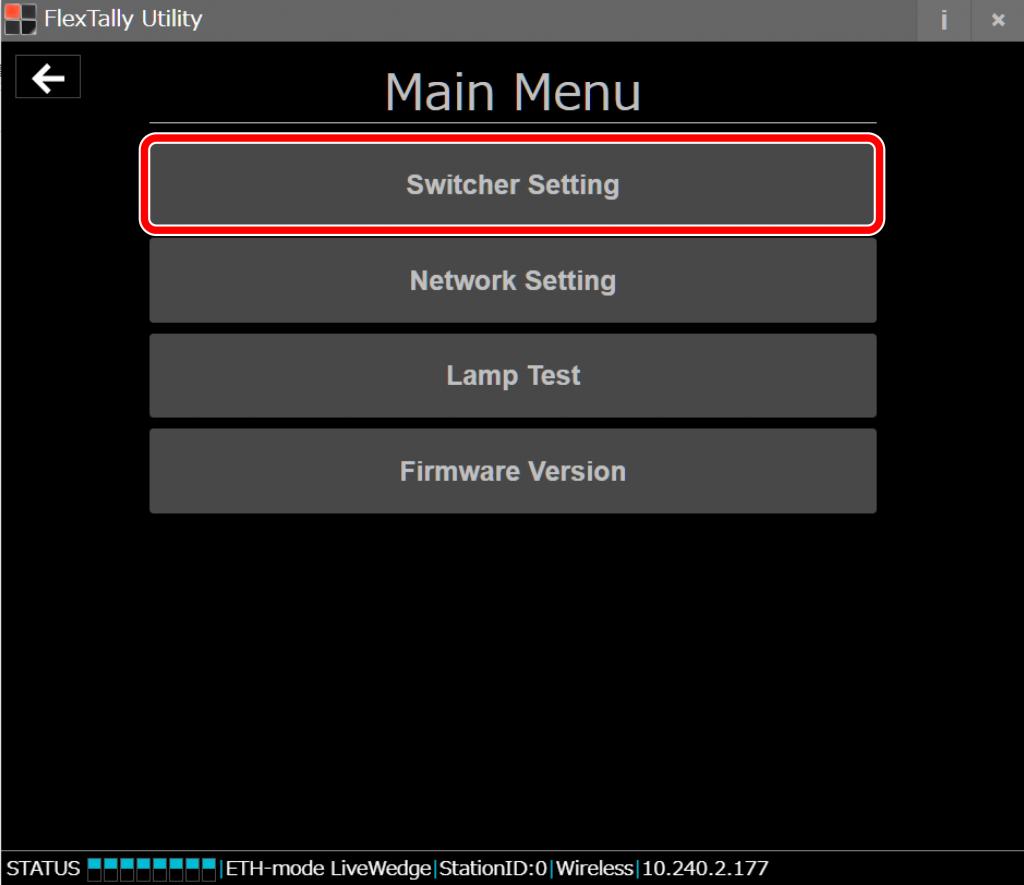

FlexTallyUtilityを起動し、下記の手順でステーションと接続したのちMainMenu内の「Switcher Setting」を選択してください。
FlexTallyUtility_switcher

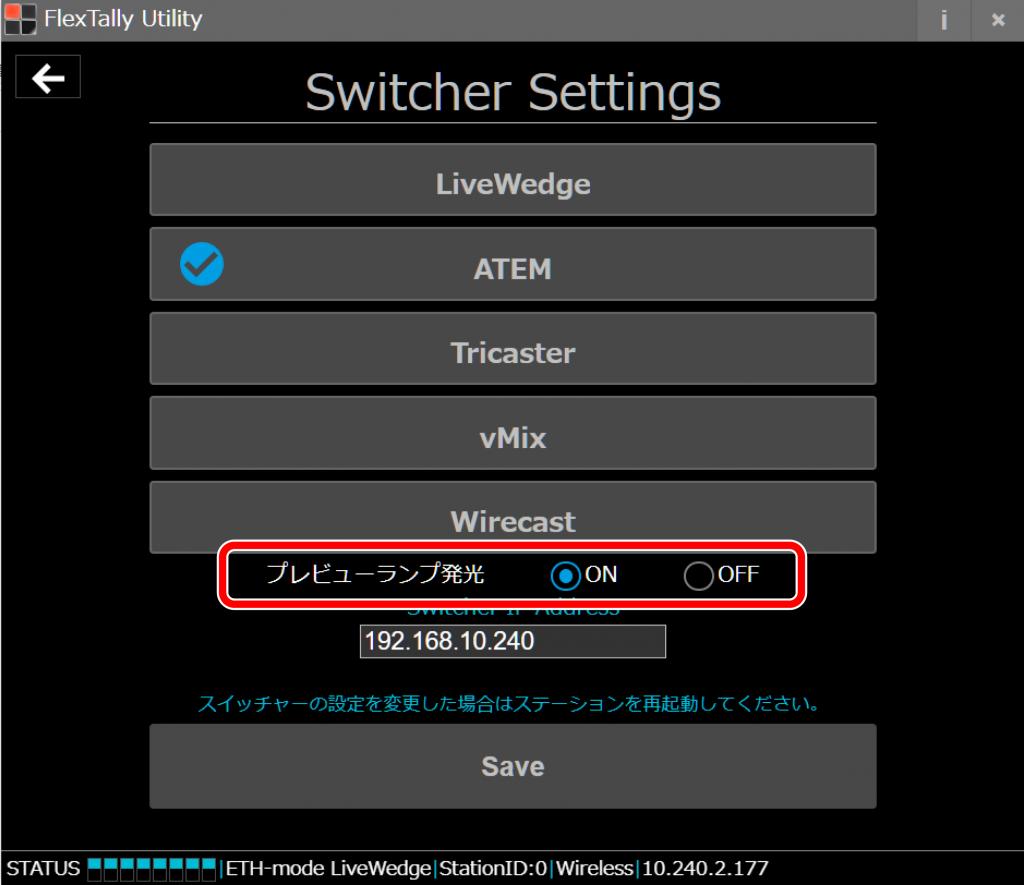

設定を行いたい任意のスイッチャーを選択し、「プレビューランプ発光」にてプレビューランプの点灯状態を選択してください。
FlexTallyUtility_switcher_previewlamp

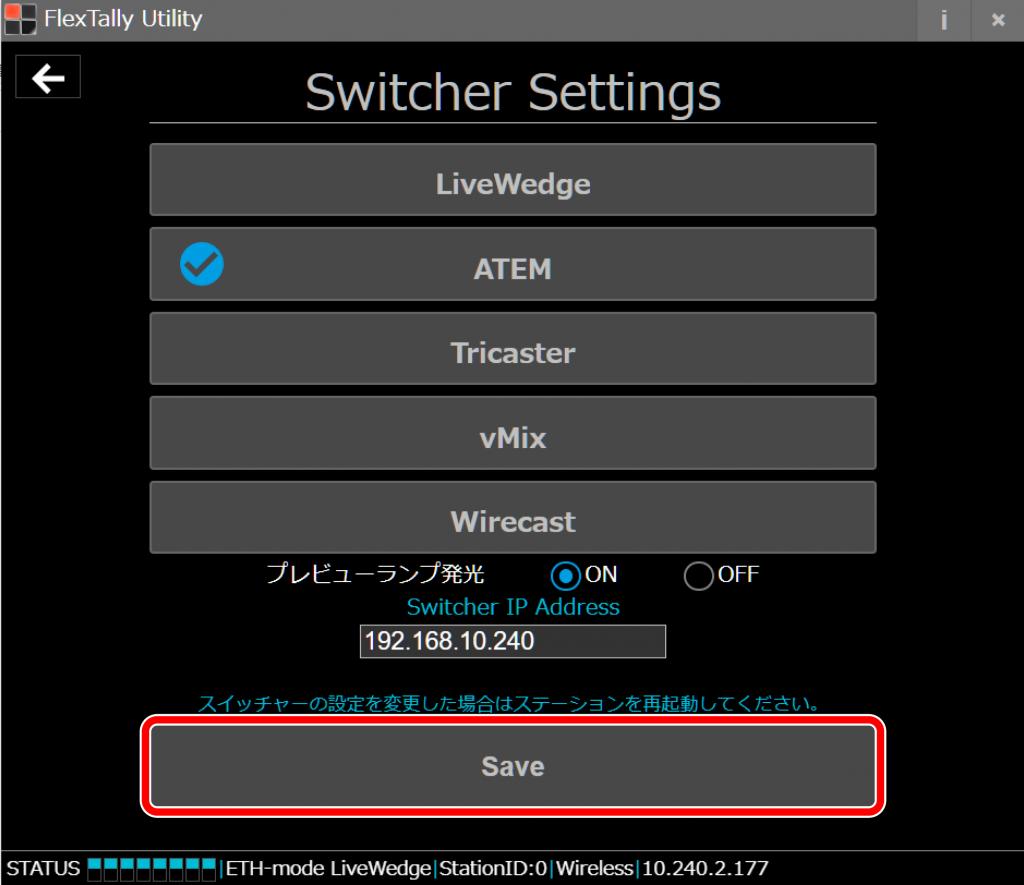

「Save」をクリックしてください。
FlexTallyUtility_switcher_previewlamp2

接続方法

準備

設定用PCを用意してください。

vMix/Wirecastを使用する場合は設定用PC、あるいは専用PCにvMix/Wirecastをインストールしてください
LiveWedgeを使う場合はLiveWedge本体のファームウェアを予めRev. 1463以降としてください。ファームウェアアップデート方法はこちら。
Blackmagic Design製 ATEMを使用する場合は設定用PCに「ATEM Software Control」「ATEM Setup」のインストールを行ってください。

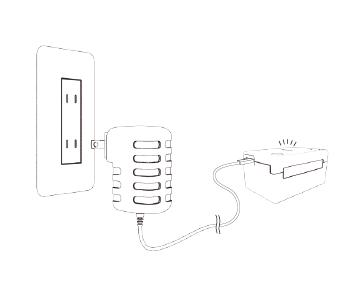

ランプの充電を十分に行ってください。
ステーションとランプの接続を行ってください。接続方法は上記"ステーションとランプの接続"を参照してください
設定用PCに「FlexTally Utility」のインストールを行ってください。インストール方法については上記"インストール手順"を参照してください。
FlexTallyステーション本体のファームウェアを最新版にアップデートしてください。アップデート方法については下記"アップデートについて"を参照してください。
ステーションのDIPスイッチの1番をONにして接続方法を「Ethernet」にしてください。

設定方法

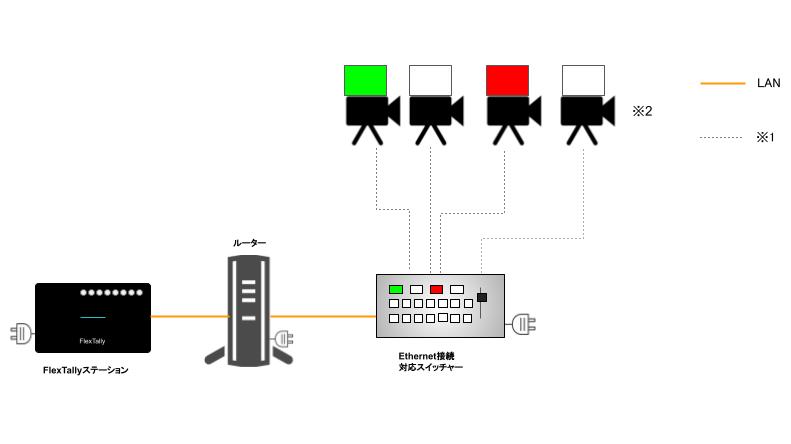

FlexTallyステーション本体、スイッチャー本体、設定用PCを同一のネットワーク内に設定してください。
FlexTallyステーション本体に付属ACアダプタを接続し、電源を入れてください。電源が入るとステータスLEDが青色に点灯します。

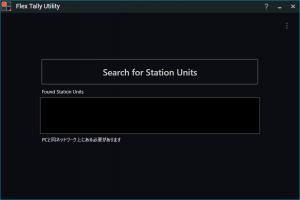

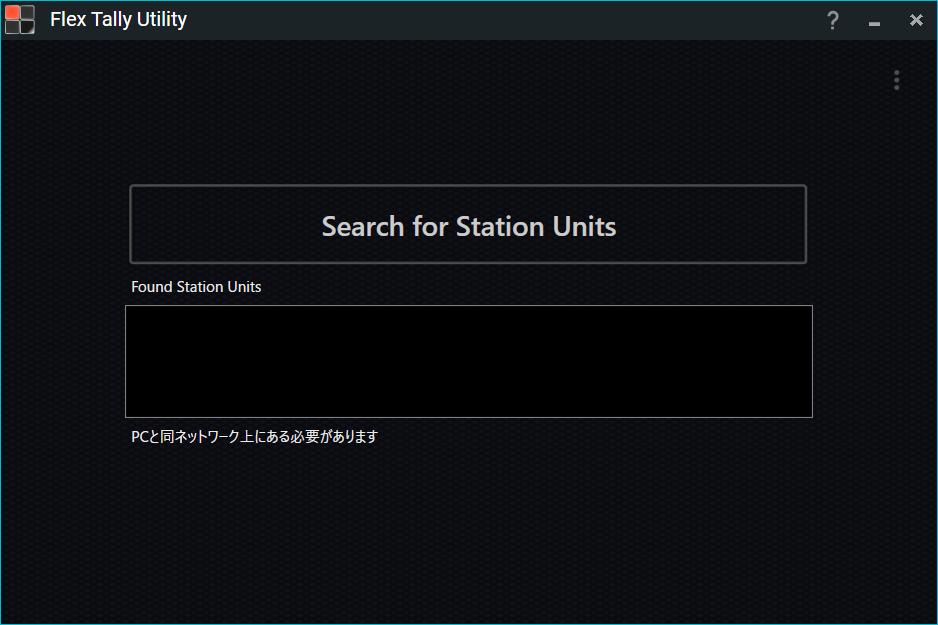

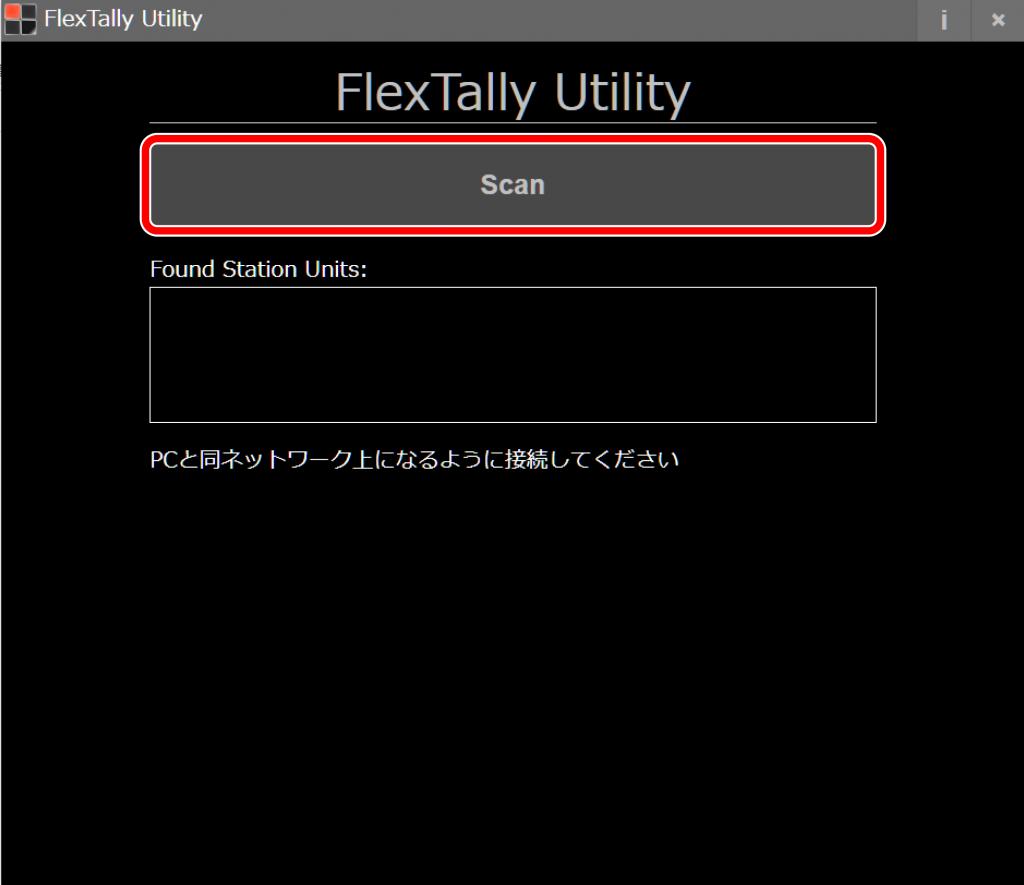

FlexTally Utilityを起動し「Scan」を選択してください。

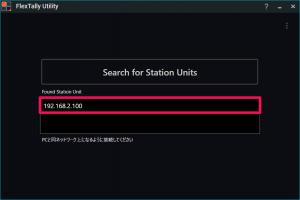

ステーションが見つかるとFlexTallyステーション本体のIPアドレスが表示されるので、表示されたIPアドレスをクリックしてください。

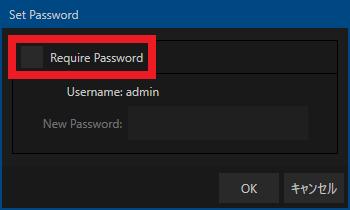

Tricasterを使用する場合

Tricasterを使用する場合、FlexTallyステーションがTriCaster本体へネットワーク越しにアクセスするために、まずはTriCasterのパスワード解除を行います。TriCasterメインページ→Shutdown→管理者モード→Set LivePanel Passwordを選択し、Require Passwordのチェックを外してください。

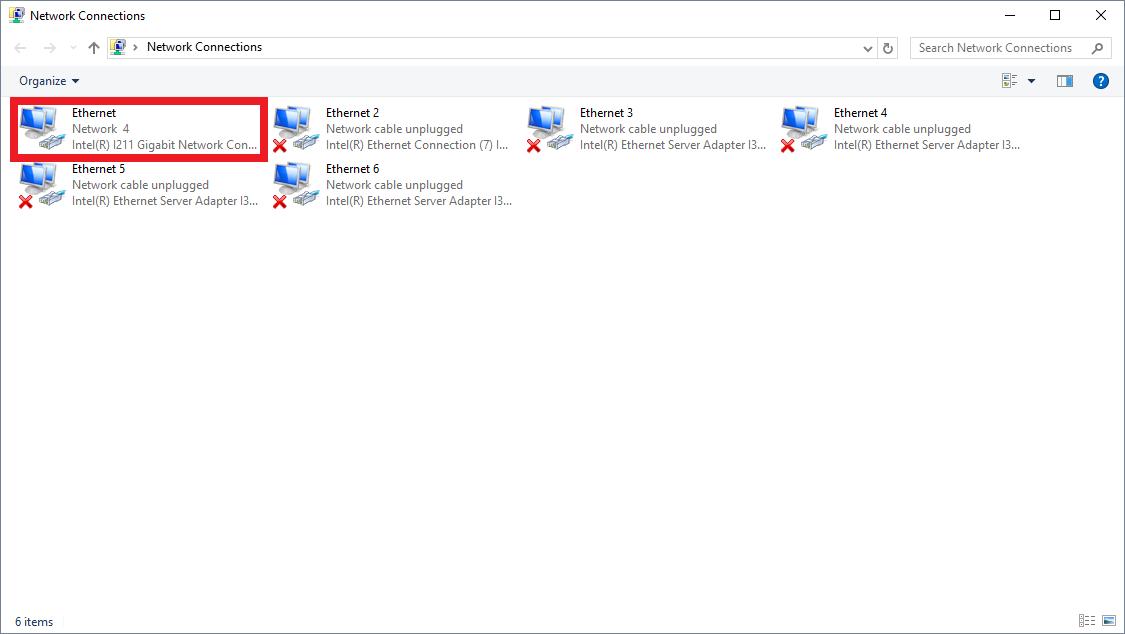

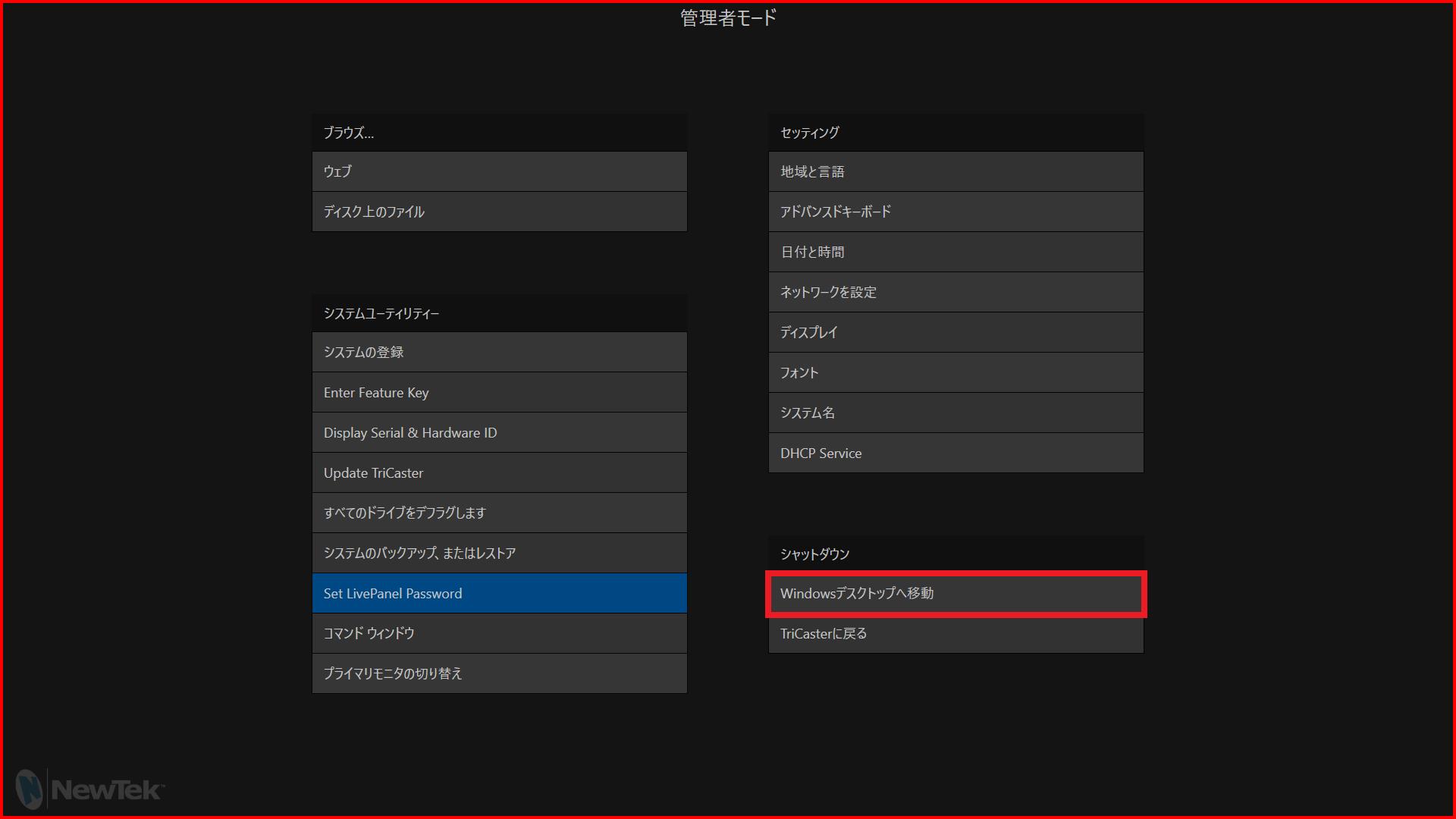

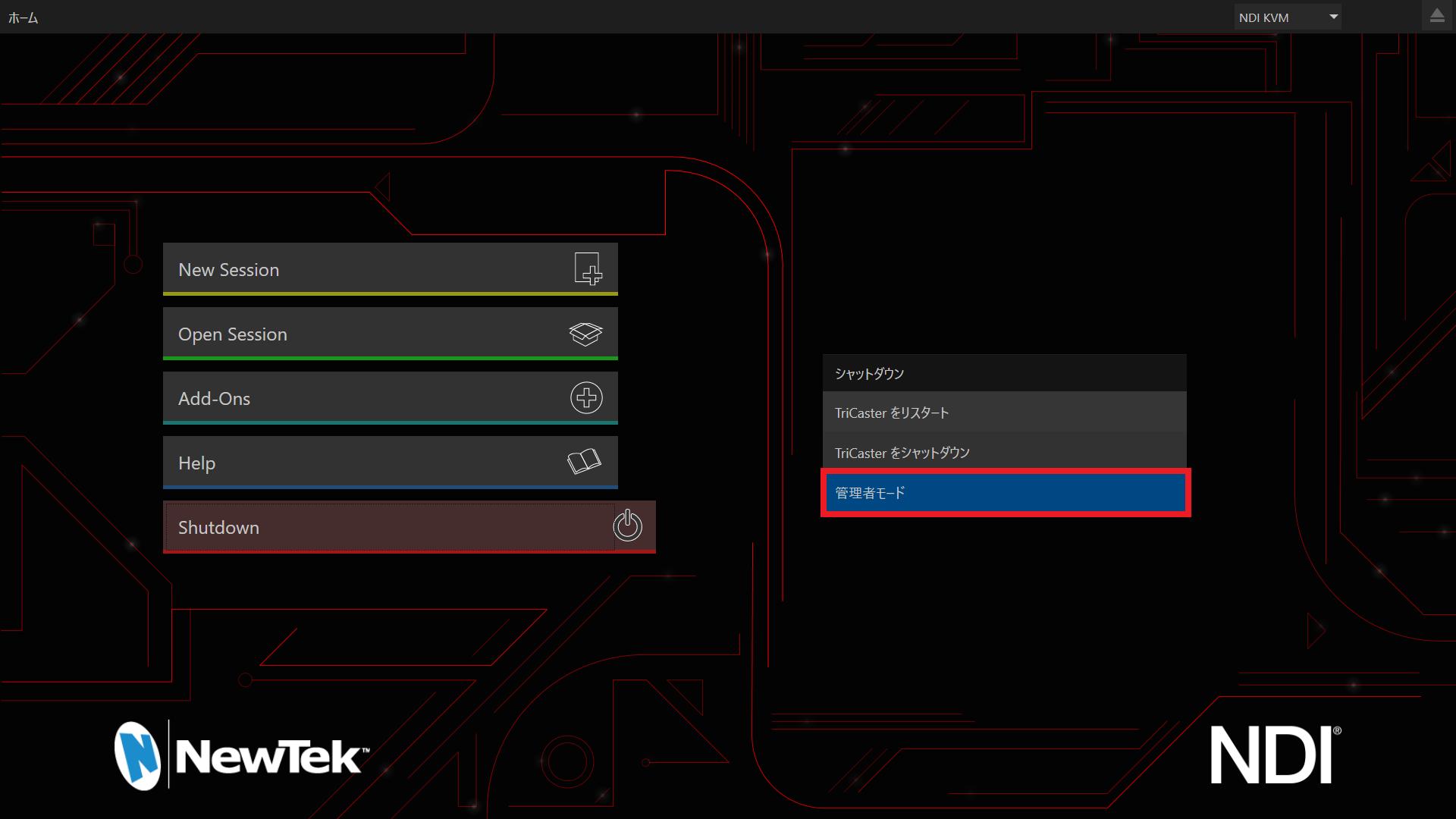

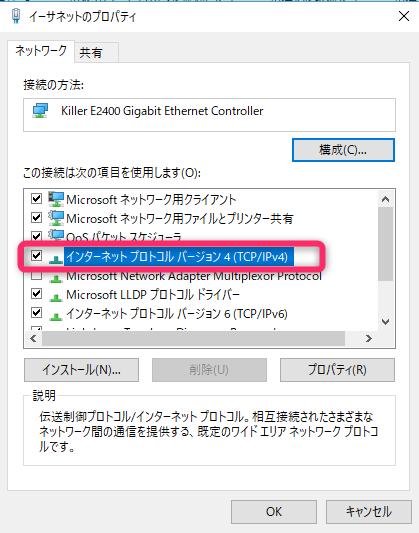

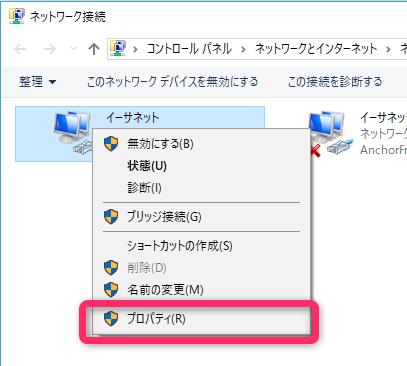

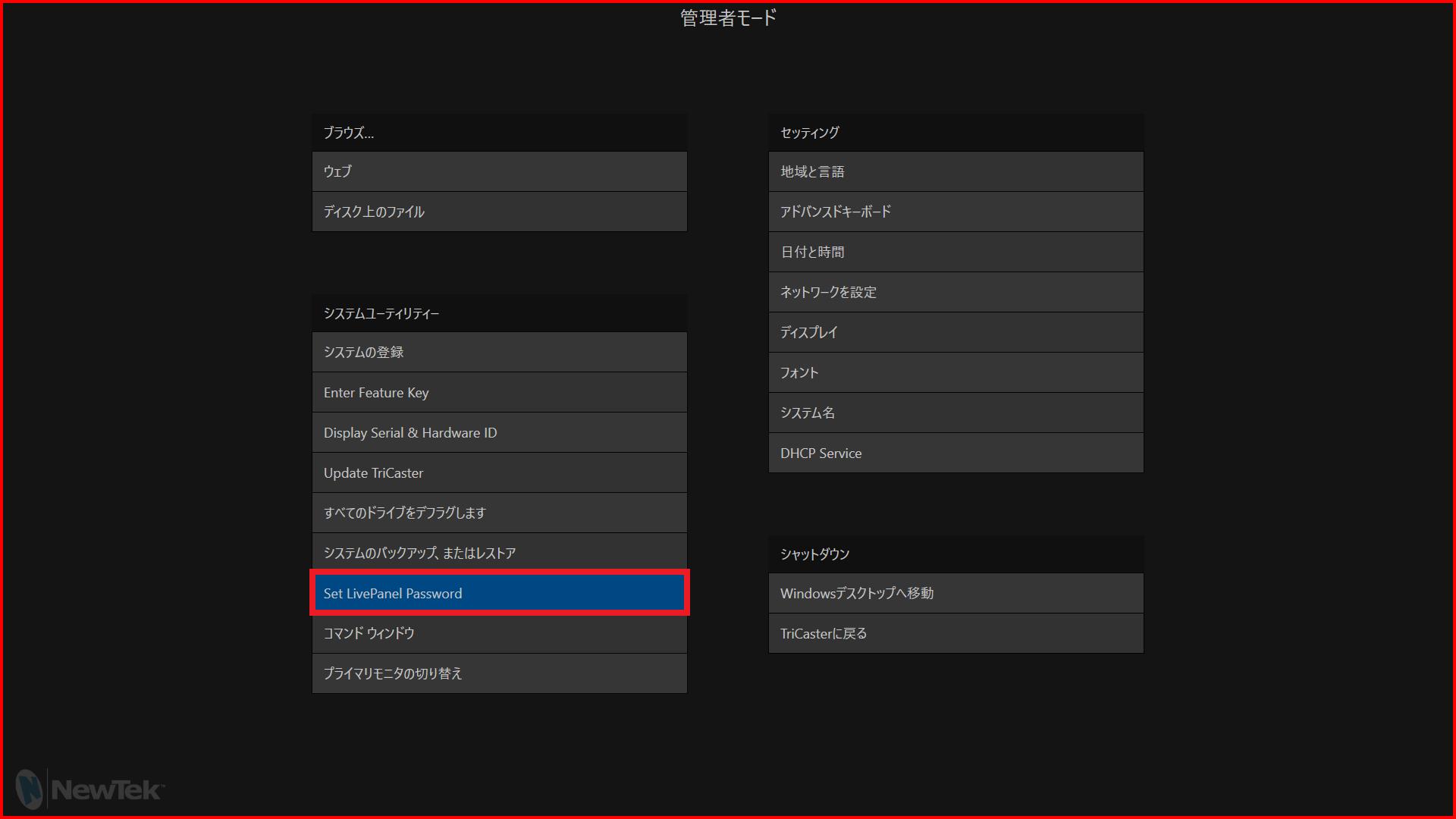

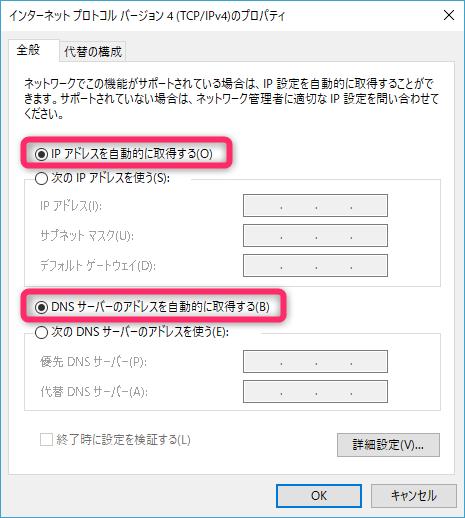

TriCaster本体のIPアドレスを固定します。管理者モード→Windowsデスクトップへ移動→コントロールパネル→ネットワークとインターネット→ネットワークと共有センター→アダプターの設定の変更→ネットワークに接続しているイーサネットのプロパティよりIPアドレスの固定を行ってください。

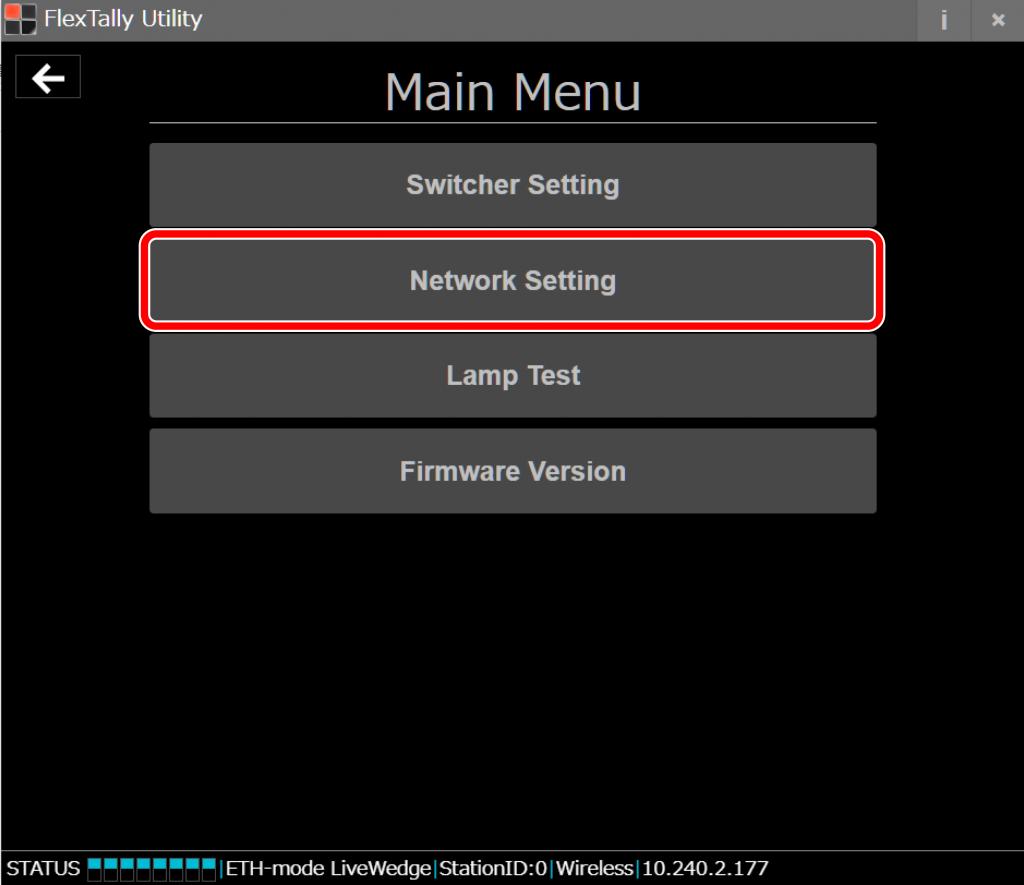

Network Setting」を選択してください。

TriCaster本体と同一ネットワーク内になるようにFlexTallyステーション本体のIPアドレスを設定し「Save」をクリックしてください。設定後はステーションを再起動（USB電源を抜き差し）してください。

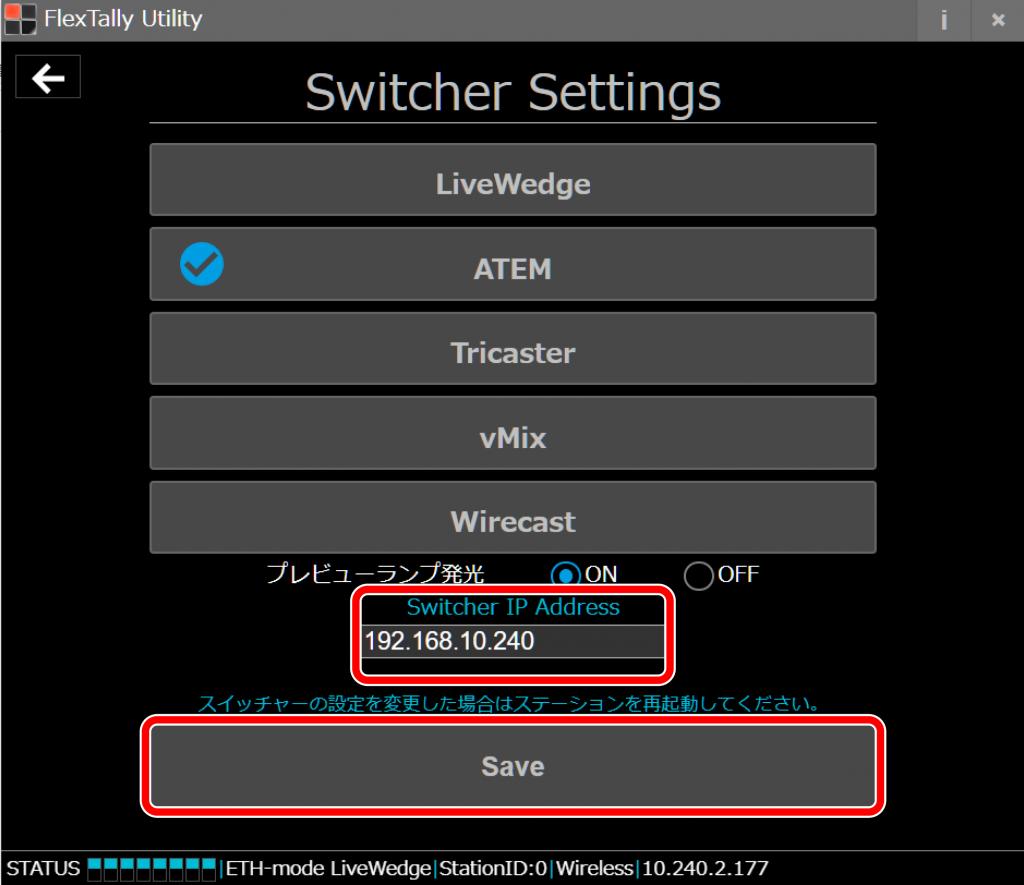

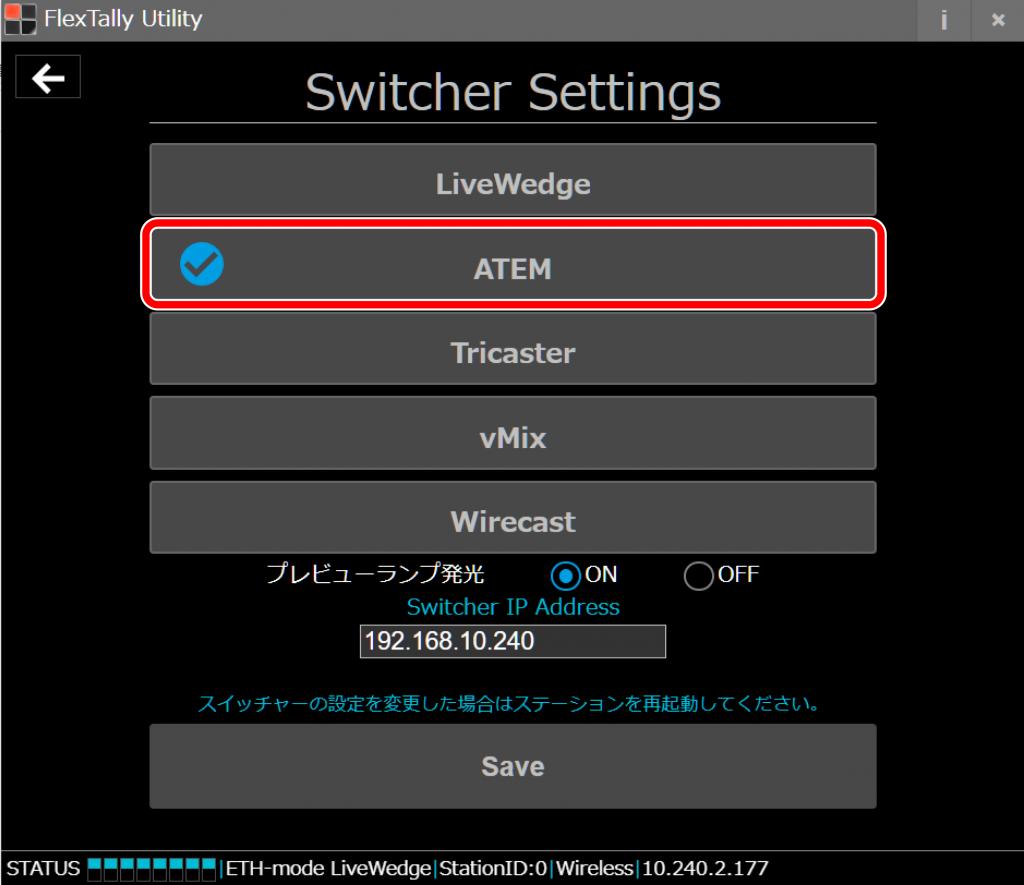

「Switcher Setting」を選択してください。

設定を行いたい任意のスイッチャーを選択してください。

「プレビューランプ発光」にてプレビューランプの点灯状態を選択してください。

「Switcher IP Address」にスイッチャーのIPアドレス（Wirecastの場合はWirecastがインストールされているPCのIPアドレス）を入力し「Save」をクリックしてください。

LiveWedge,ATEM,Tricaster,vMixは、各種スイッチングを行い各ランプが反応することを確かめてください。

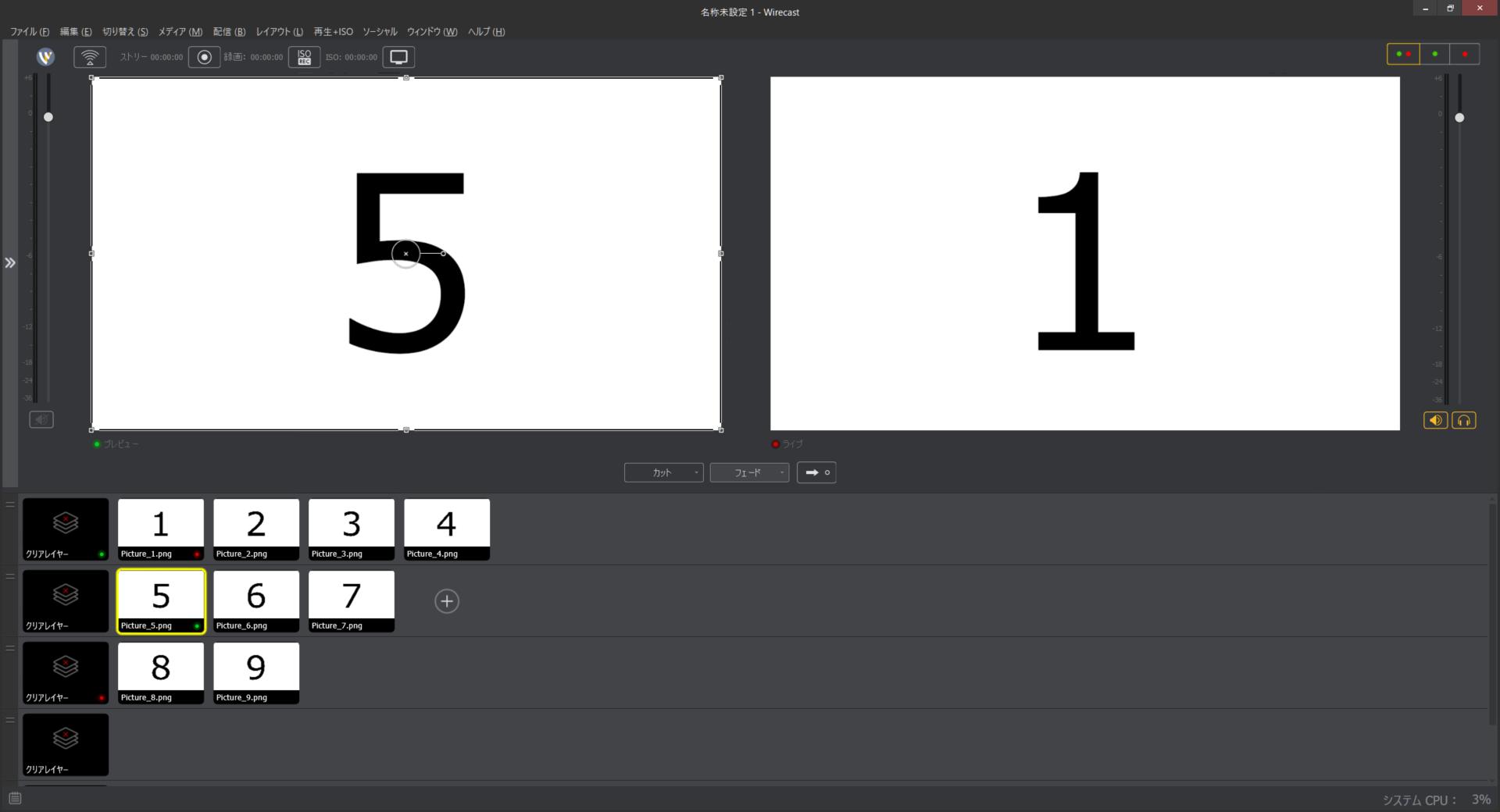

Wirecastを使用する場合

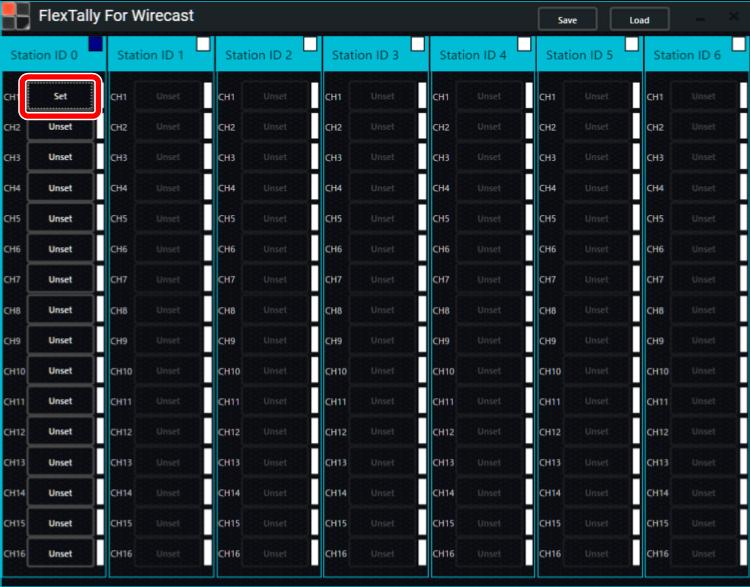

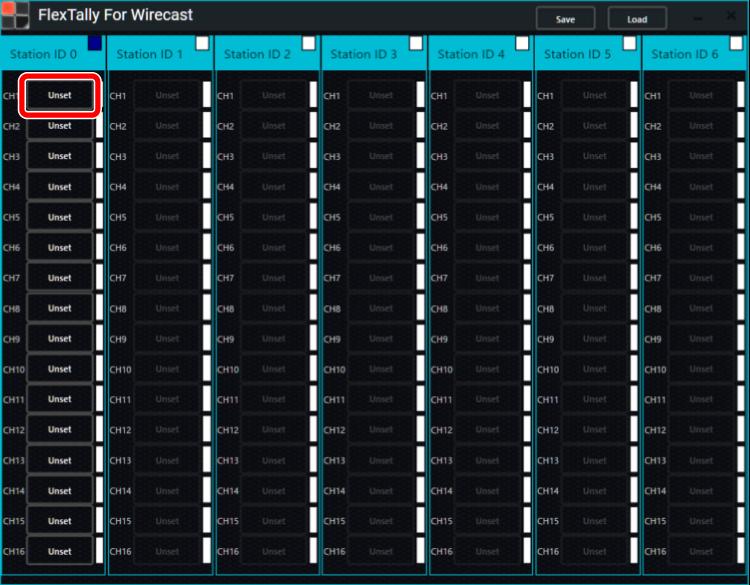

続いてランプの設定を行います。「FlexTally For Wirecast」を起動し、設定を行いたいランプの「Unset」を選択してください。

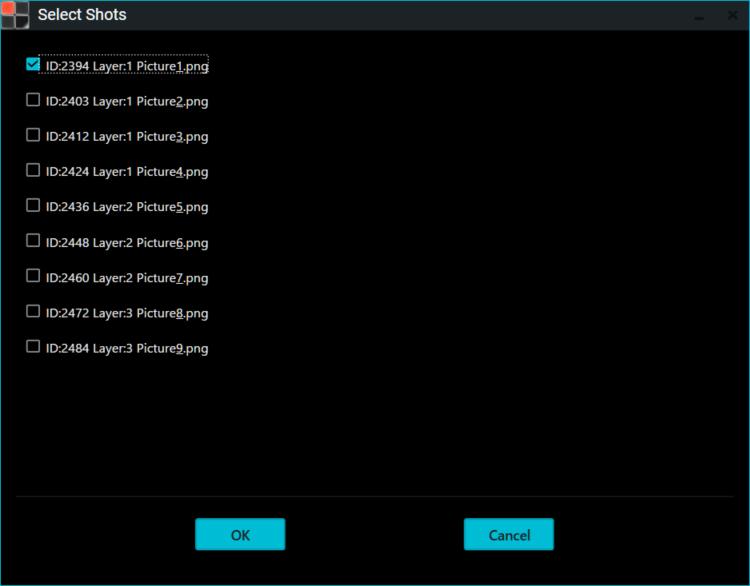

「Select Shots」が起動しますので、ランプに設定したいショットを選択し「OK」をクリックしてください。ここでは例としてStation ID 0のCH1に対してLayer:1 Picture1.pngを設定します。

正しく設定が行われると「Unset」が「Set」に変わります。他のランプに対しても同様に設定を行ってください。

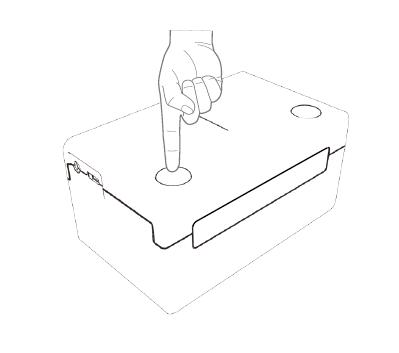

ランプの電源ボタンを長押しして電源を入れてください。電源が入るとステータスLEDが青色に点灯します。

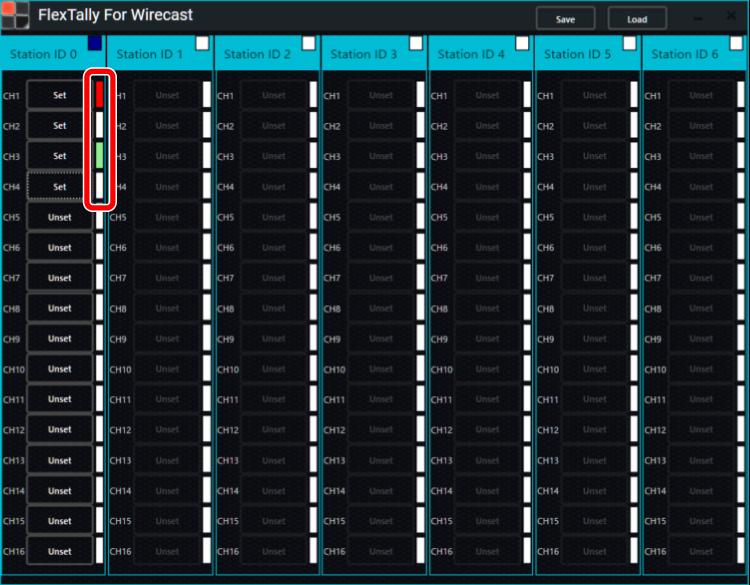

設定完了後Wirecastにてトランジションやプレビュー選択を行い、ランプが点灯するか確認を行ってください。正しく設定が行われると「FlexTally For Wirecast」上のランプ色表記も赤・緑に点灯します。

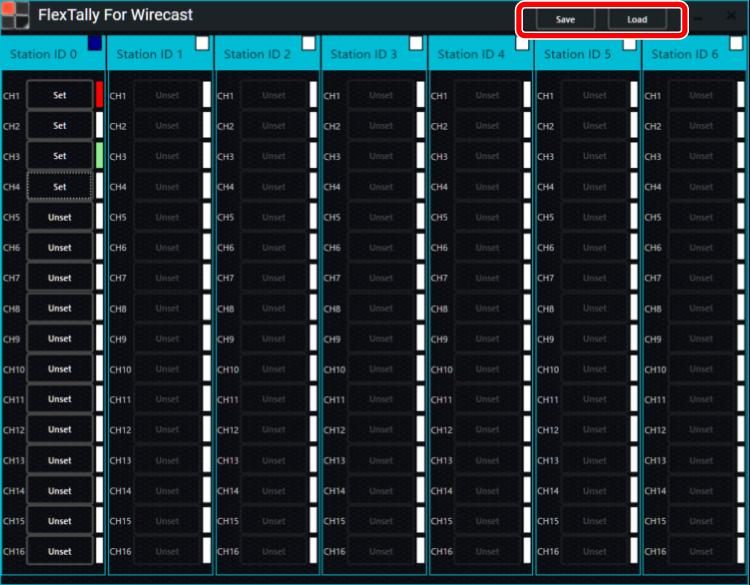

ランプ設定を保存する場合には「FlexTally For Wirecast」内の「Save」にて保存が可能です。保存した設定を読み込むには「Load」で設定ファイルの読み込みを行ってください。

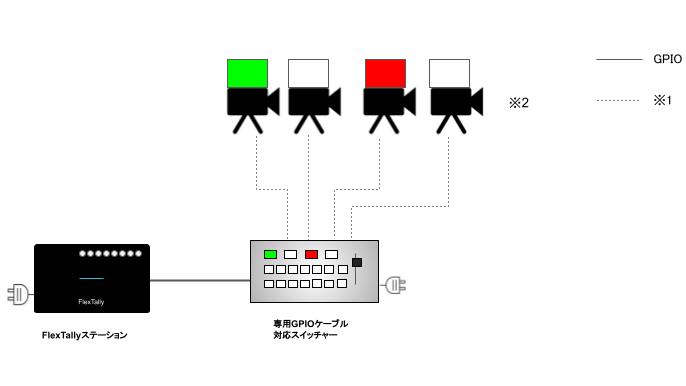

GPIOケーブルでスイッチャーと接続する

マニュアル動画

準備

ランプの充電を十分に行ってください
ステーションとランプの接続を行ってください。接続方法はこちら

設定方法

各ランプの背面の設定スイッチを、利用するチャンネル分設定します（設定方法はこちら）
ステーションのDIPスイッチの1番をOFFにして接続方法を「GPIO」にしてください

ステーションのDIPスイッチの2, 3, 4番をスイッチャー用途に合わせた設定にします（設定方法はこちら）
ステーションとスイッチャーをGPIOケーブルで接続します
ランプの電源ボタンを長押ししします。電源が入るとステータスLEDが青色に点灯します

ステーションにACアダプタを接続し、各ランプの電源を入れます。電源が入るとステータスLEDが青色に点灯します

スイッチャーのチャンネルをスイッチングし、各ランプが反応することを確かめます

注意事項

・「FlexTally Utility」の「TestLamps」はスイッチャーの影響を受けるので、スイッチャーがつながっていない状態でテストしてください

FlexTallyのGPIO情報

FlexTallyは、各社タリーポートのあるスイッチャーに接続してご利用いただけます。そのような場合には、各スイッチャーのGPIO仕様に合わせてFlexTallyと接続するケーブルを用意していただくか弊社オフィシャルサイトよりお買い求めください。弊社オフィシャルサイトに掲載されていないケーブルをお求めの場合はこちらにお問い合わせください。

各スイッチャーのGPIO情報 確認済みスイッチャーおよびステーションのGPIOタイプ情報はこちら

FlexTallyのGPIO情報 Dsub 15pins Mini Female
Dsub15pinsmini_female

Dsubsocket_des

Pin	Station
1	GND
2	GPIO-1 Red
3	GPIO-2 Red
4	GPIO-3 Red
5	GPIO-4 Red
6	RSVD
7	GPIO-5 Red or 1 Green(*)
8	GPIO-6 Red or 2 Green(*)
9	GPIO-7 Red or 3 Green(*)
10	GPIO-8 Red or 4 Green(*)
11	RSVD
12	RSVD
13	GND
14	GND
15	GND

(*)ステーション設定スイッチ3で切替。(DIPスイッチの設定)

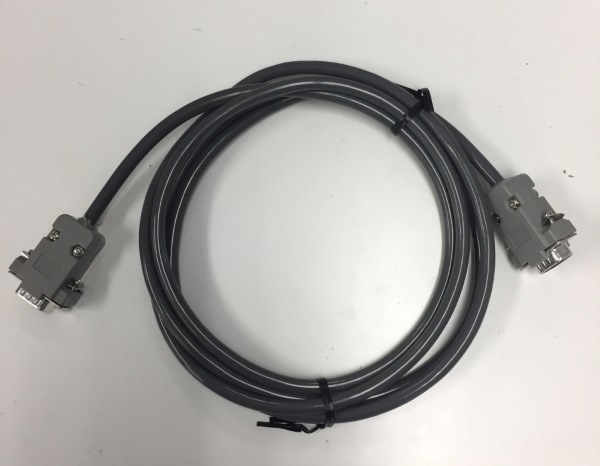

GPIOケーブルの作成例

各スイッチャーのGPIO情報

各社スイッチャータイプ 確認済みスイッチャーとFlexTallyステーションのDIP設定表各DIPがそれぞれ何を設定しているかについてはこちらをご参照ください。

メーカー	スイッチャー	DIP 1	DIP 2	DIP 3	DIP 4
Roland	VR-4HD	OFF	ON	OFF*1	ON
Roland	VR-120HD	OFF	ON	OFF*1	ON
Roland	V-160HD	OFF	ON	OFF*1	ON
Roland	VR-1HD	OFF	OFF	OFF	ON
SONY	MCX-500	OFF	ON	OFF*1	ON
Panasonic	AG-HMX100	OFF	ON	OFF	ON
Panasonic	AW-HS50	OFF	ON	OFF	ON
Vizrt(NewTek)(GPIO接続時)	Tricaster460 Tricaster TC1	OFF	OFF	OFF	ON
DataVideo	SE-1200MU	OFF	ON	4chPVW有(ON) 6chPVW無(OFF)	ON
Blackmagic Design(GPIO接続時)	GPI and Tally Interface	OFF	ON	OFF*2	ON

*1：ON でも可 *2：Blackmagic Design GPI and Tally Interface接続時にはPGM点灯のみ対応

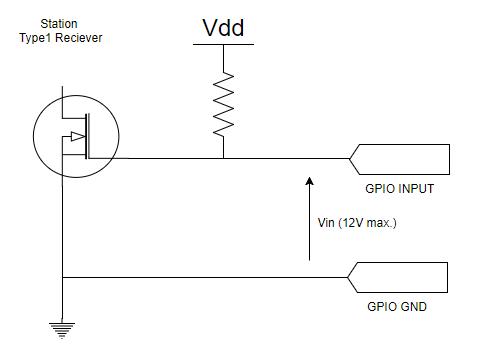

ステーションGPIO入力回路図

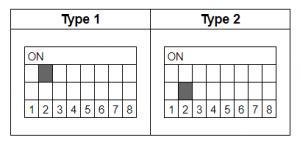

下記のGPIO Type 1の場合にFlexTally のステーションのDIP 2 をON、Type2 の場合にOFFに設定します。

GPIO Type1

Vin 極性(DIP3)	Normal	極性(DIP3) Revers
Short	ランプ点灯	ランプ消灯
Open	ランプ消灯	ランプ点灯

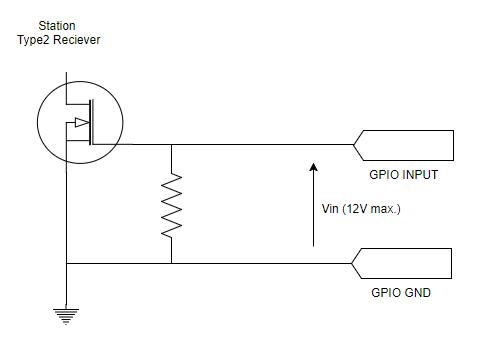

GPIO Type2

Vin 極性(DIP3)	Normal	極性(DIP3) Revers
0V or Open	ランプ点灯	ランプ消灯
3~12V	ランプ消灯	ランプ点灯

その他の機能

ステーションーランプ間を有線で使用する

ステーションーランプ間の距離が遠い、または、電波環境が良くない場合は、有線接続でご使用いただくことをお勧めいたします。ケーブルは同梱されませんのでお客様でご用意いただくか弊社オフィシャルストアよりご購入ください。

ケーブルの種類

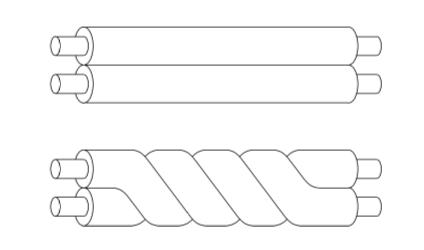

２芯ペアケーブルをご用意ください。

接続方法

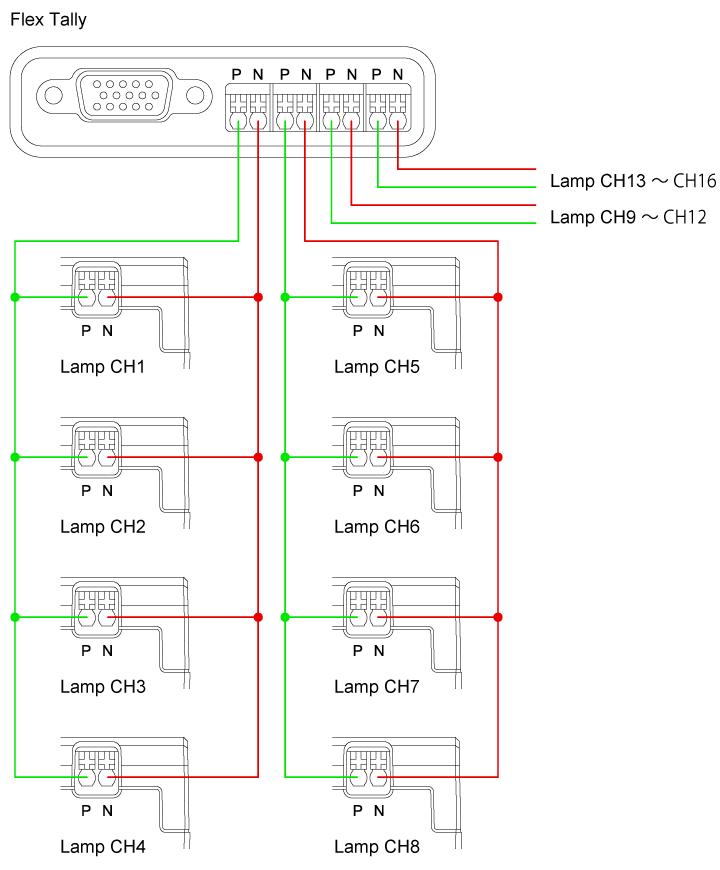

ステーション、ランプそれぞれのWIREポートのPとP、NとNを接続します。

次のようにして複数のランプを接続することができます。(*1)

ステーションの4つある有線端子からはすべて同じ信号が出力されます。（チャンネル別ではありません）

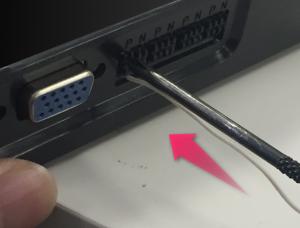

WIREポートへの挿し方・抜き方 挿し方

十字の部分をドライバなどで押しながら、丸穴の部分にケーブルを押し込みます

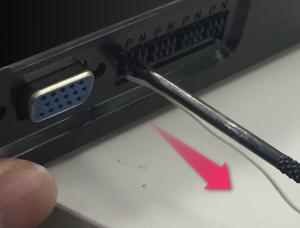

抜き方

十字の部分をドライバなどで押しながら、ケーブルを抜きます

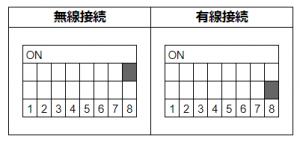

DIPスイッチを設定 DIPスイッチの８番をOFFにし、ステーション、ランプそれぞれを有線モードに設定します。(※2)

注意事項

(*1)有線接続は、配線距離や線材、構成ランプ台数、環境などの要因により、配線可能距離や接続可能ランプ数が変化します。あらかじめ充分に検証したうえでご利用ください。

(*2)複数の子機で、無線・有線を混在して使用することはできません。

ランプのGPIO出力

タリーGPIO入力に対応したフィールドモニターなどの外部機器に接続することができます。出力されるタリー信号は接続した子機の点灯状態に同期します。

※ケーブルは外部機器に合わせ別途ご用意してください。

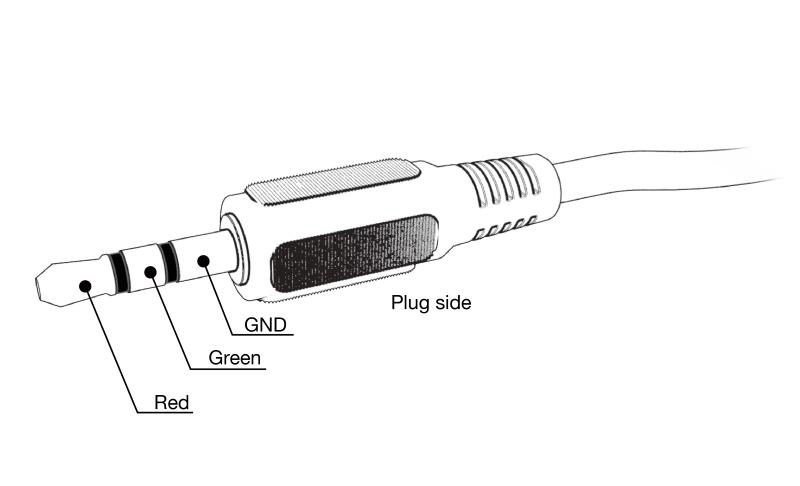

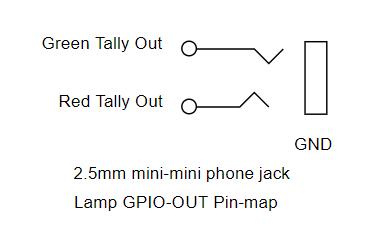

ランプGPIO-OUTピンマップ

ステレオミニ（2.5ｍｍФ)プラグ

steleojack lampgpio_pinmap

LAMP_GPIO回路図

ランプ点灯テスト

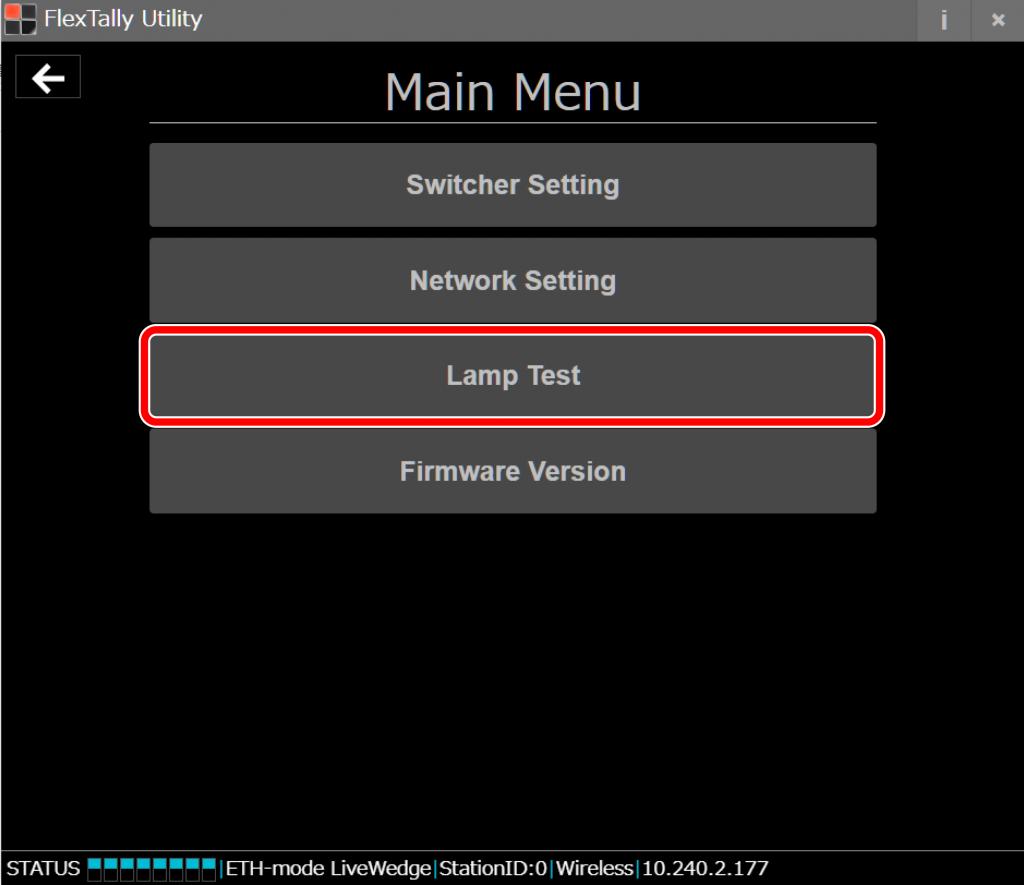

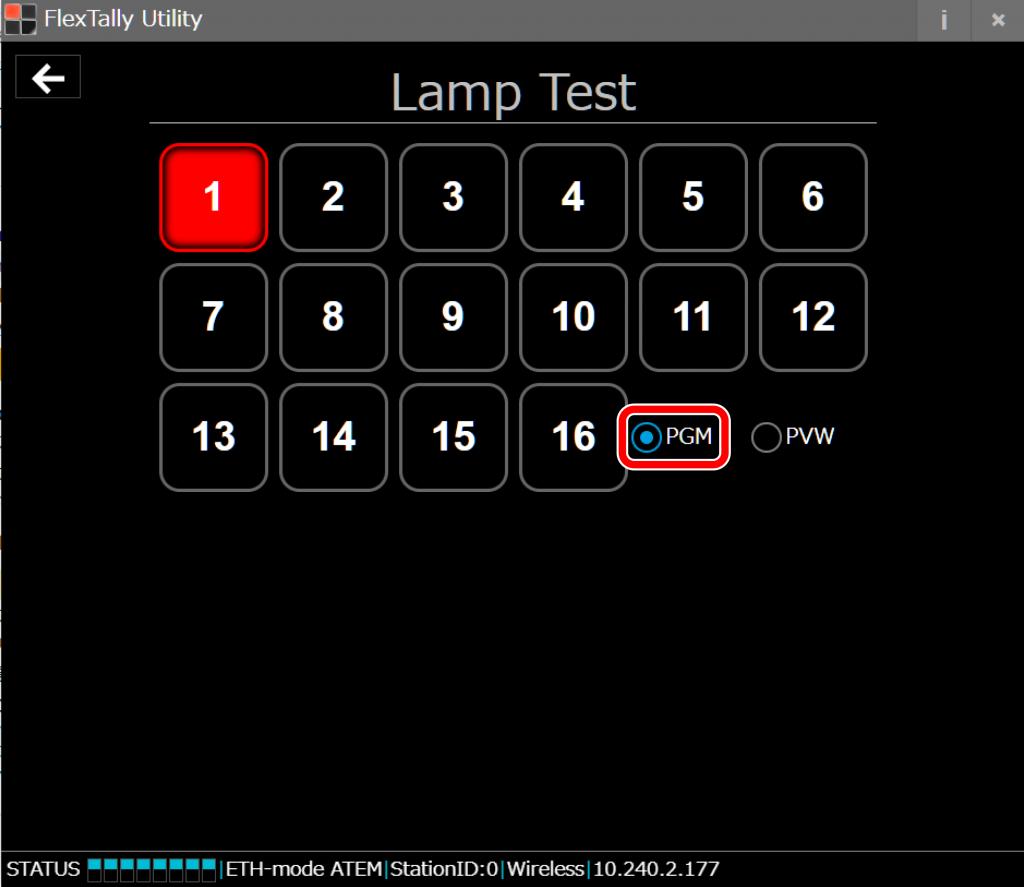

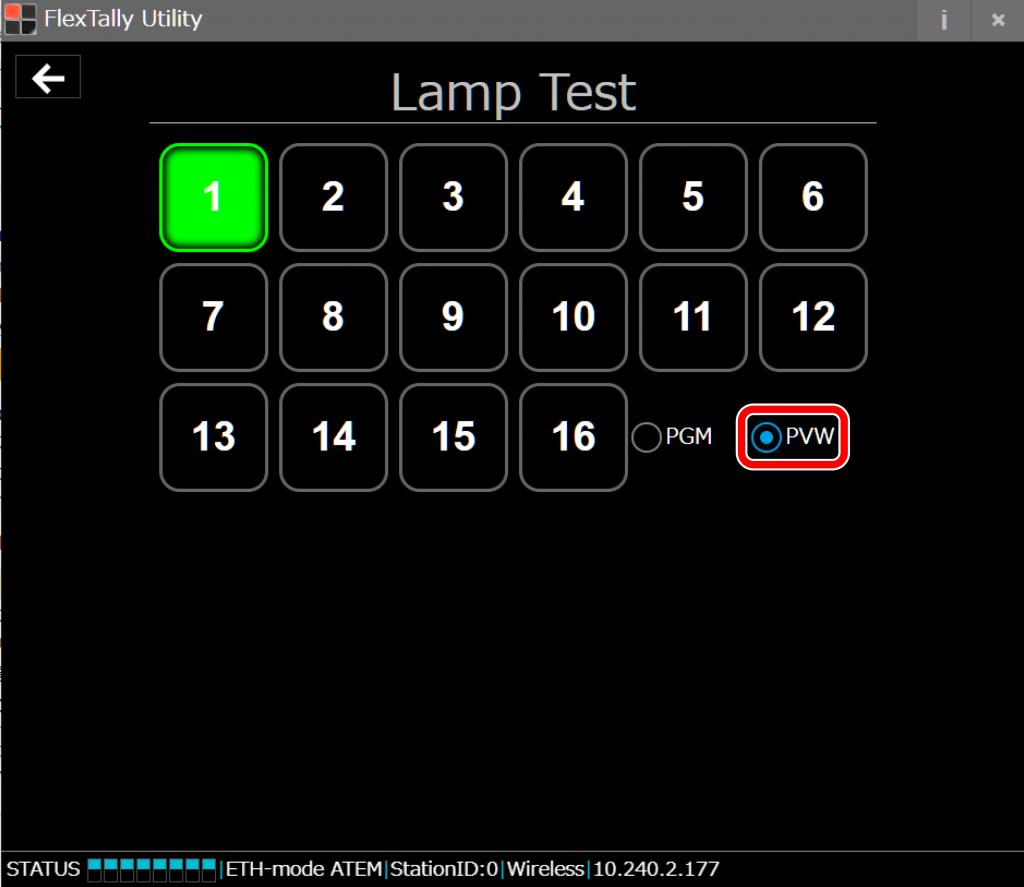

FlexTally UtilityのMeinMenu内にある「Lamp Test」を選択してください。

数字のボタンをクリックして、対応するランプが点灯するか確認してください。ランプのチャンネル番号を設定する方法はこちらをご覧ください。「PGM」を選択した場合は赤色に、「PVW」を選択した場合は緑色にランプが点灯します。

注意事項

Ethernetスイッチャーが同一のネットワーク内に接続中、またはFlexTallyステーション本体の接続方法が「GPIO」に設定されている場合には「Lamp Test」は動作しません。

IPアドレス設定

FlexTallyUtilityを使ってステーションのIPアドレスをDHCPまたは固定IPに設定します。 *初期設定ではDHCPに設定されています。 *Cerevo LiveWedgeとLANケーブルを直接に接続する場合は、DHCPに設定してください（ルーターに接続されていない場合は、Auto IPが設定されます）

ステーションに接続する ステーションとFlexTallyUtilityのPCを同一ネットワーク上に接続し、ステーションのUSB電源を接続します） FlexTallyUtilityから「Search for Station Units」を押してでステーションを検索します。

見つかったステーションのIPアドレスをクリックします。

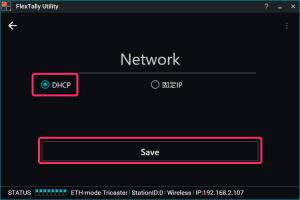

DHCPに設定する場合 「DHCP」を選択して「Save」ボタンを押します

設定後はステーションを再起動してください（電源ボタンをOFF・ONするか、または、USB電源を抜いて差してください）

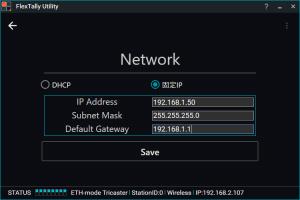

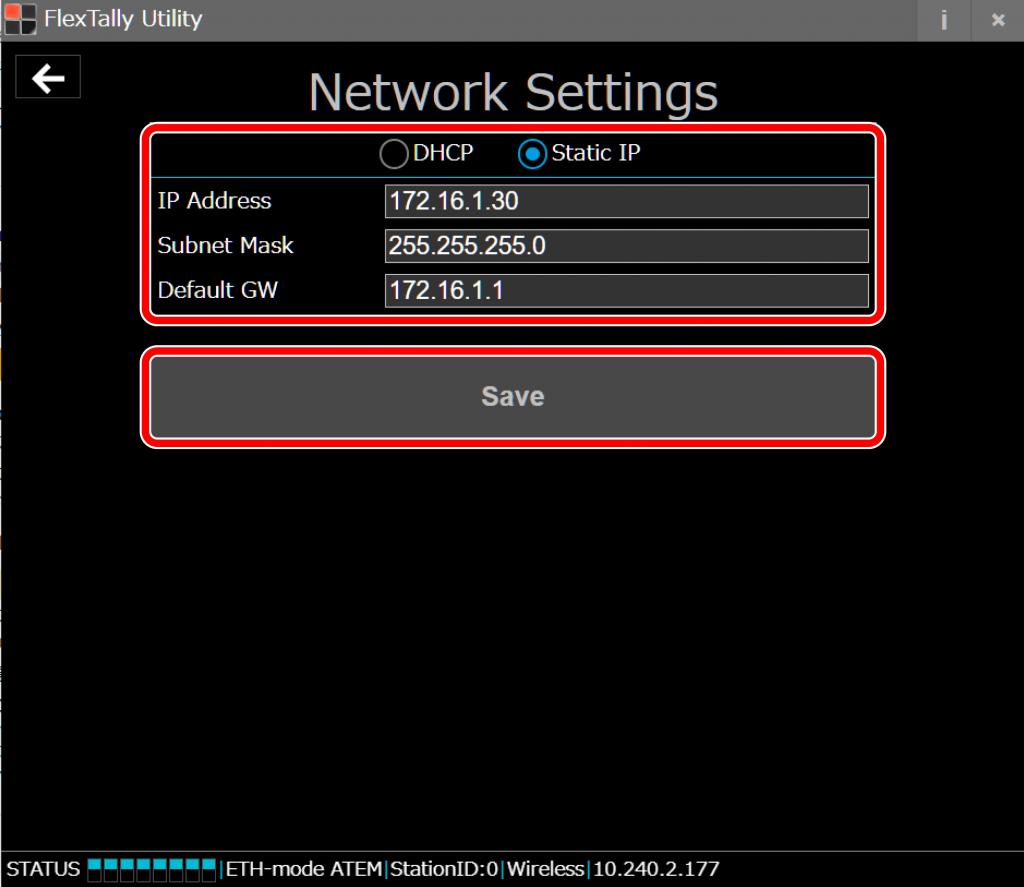

固定IPを設定する場合 「固定IP」を選択し、指定したいIPアドレス、サブネットマスク、デフォルトゲートウェイを入力して、「Save」ボタンを押します

設定後はステーションを再起動してください（電源ボタンをOFF・ONするか、または、USB電源を抜いて差してください）

固定IP時の注意事項

FlexTallyUtilityを使用しているPCから同ネットワーク上でないIPアドレスを設定した場合、PCから検索できません。間違ったIPアドレスの設定などをしてしまった場合は、ステーションを初期化してください。

初期化

ステーション

ACアダプタが接続されていないことを確認します
FUNCTION1ボタンとFUNCTION2ボタンを同時に押します
(2)のボタンを押しながら、ACアダプタを接続します
そのまま10秒間ボタンを押し続けます
ステータスLEDが緑色に点灯したら初期化完了です

DIPスイッチ以外の設定項目が初期化されます。

ランプ

2020年9月現在、DIPスイッチ以外の設定項目がないため、初期化もできません。

アップデートについて

更新履歴

Windowsアプリケーション

*アップデートの方法はこちらをご参照ください。

ver 2.0.0 (2023/5/31)

無線接続時の接続安定性の向上
UIの一部変更

ver 1.2.1 (2022/2/1)

軽微なバグを修正

ver 1.2.0 (2022/1/24)

Wirecastに対応
プレビューランプ点灯ON/OFF選択に対応

ver 1.1.0 (2019/07/23)

vMixに対応
ステーションおよびランプのファームウェアアップデート機能を追加
軽微なバグを修正

MacOSアプリケーション

*アップデートの方法はこちらをご参照ください。

ver 2.0.0 (2023/5/31)

MacOS版のリリース

ステーションファームウェア

*アップデートの方法は下記をご参照ください。

Rev. 0031 (2023/5/31)

無線接続時の接続安定性の向上
FlexTally Utility MacOS版への対応

Rev. 0030 (2022/2/1)

軽微なバグを修正

Rev. 0029 (2022/1/24)

Wirecastに対応
プレビューランプ点灯ON/OFF選択に対応

Rev. 0026 (2019/07/23)

vMix に対応

ランプファームウェア

ファームウェアアップデートは2023年5月現在において行っておりません。

ステーション(親機)のファームウェアアップデート

手順

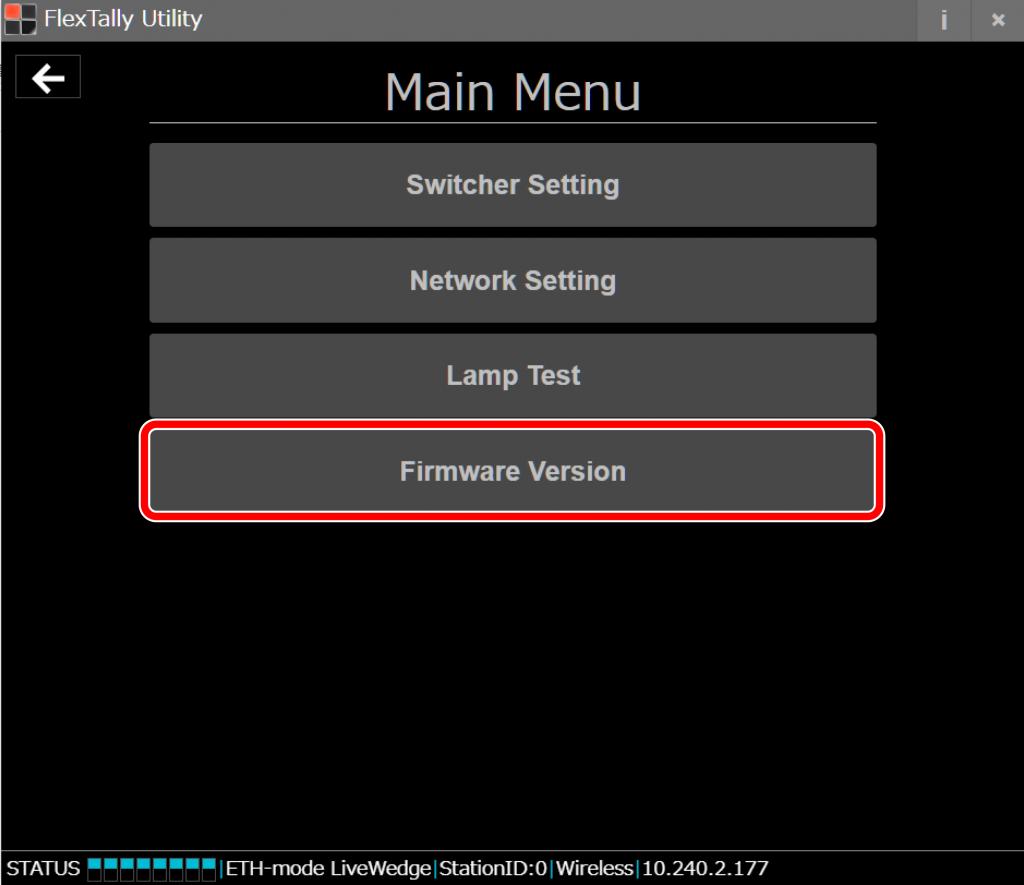

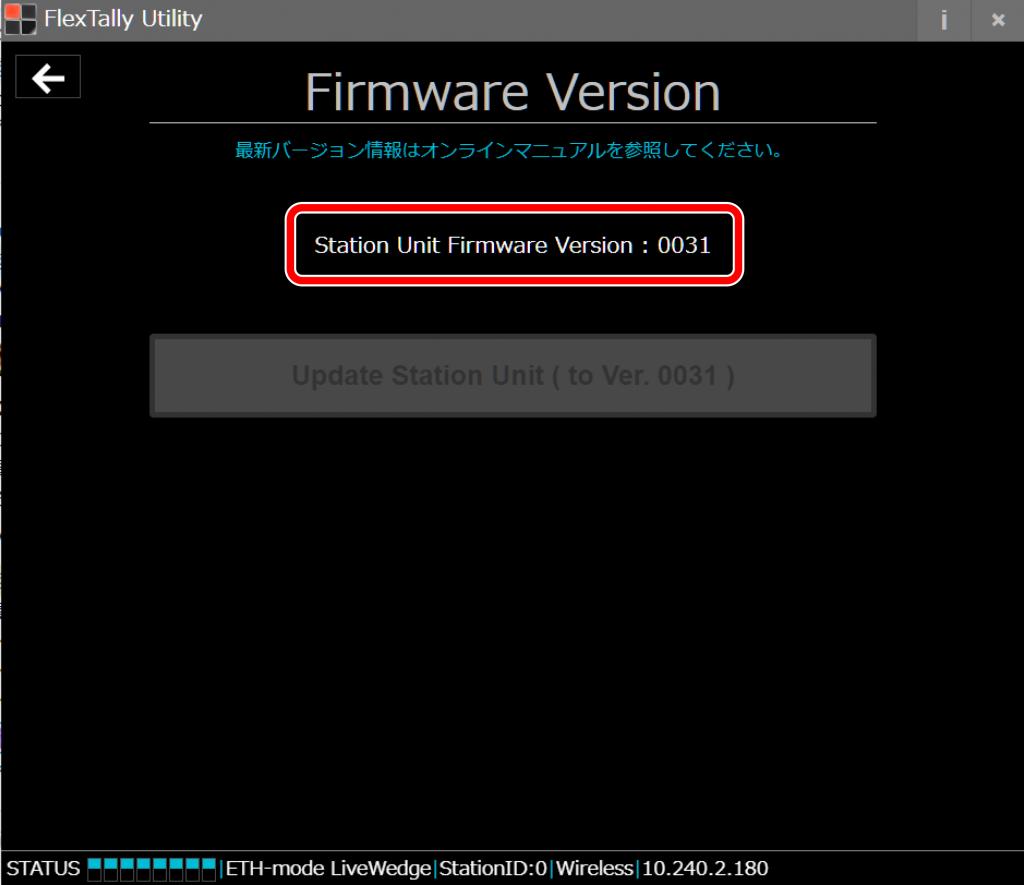

FlexTally UtilityのMain Menu内の「Firmware Version」を選択してください。

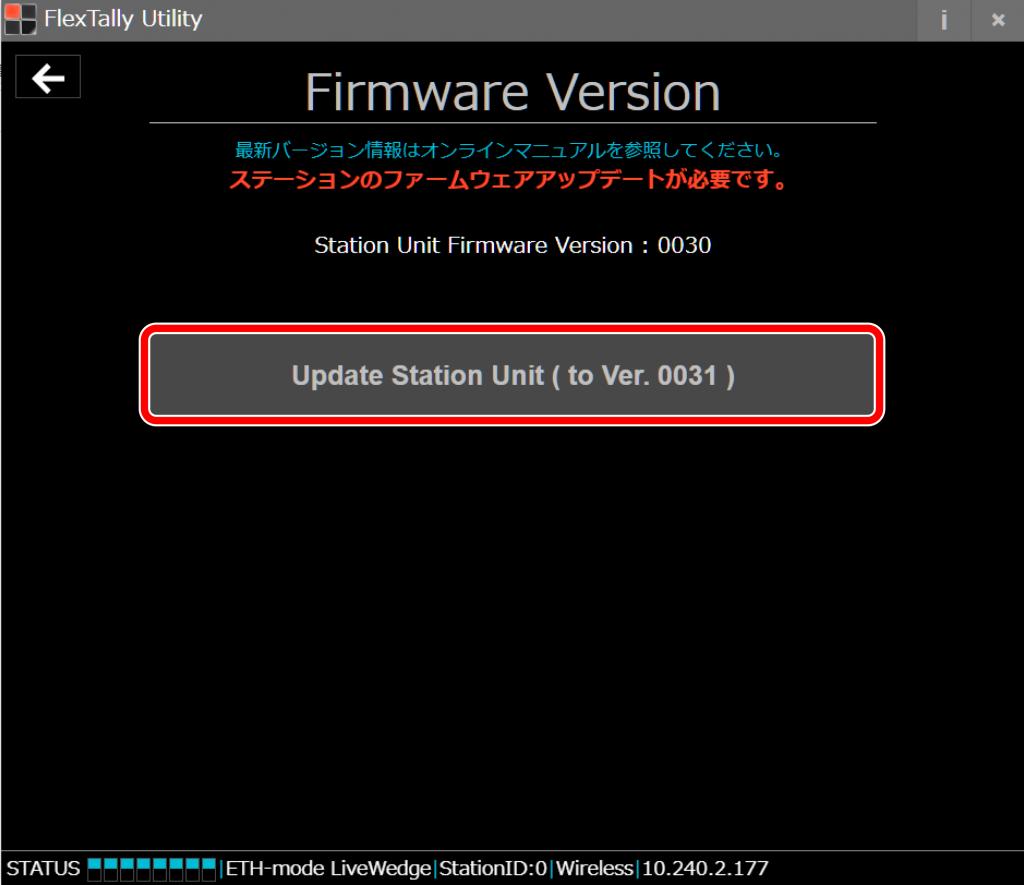

「Update Station Unit」を選択してください。「Update Station Unit」がグレーアウトしている場合には、すでに最新のファームウェアがインストールされている状態ですのでアップデートは不要です。

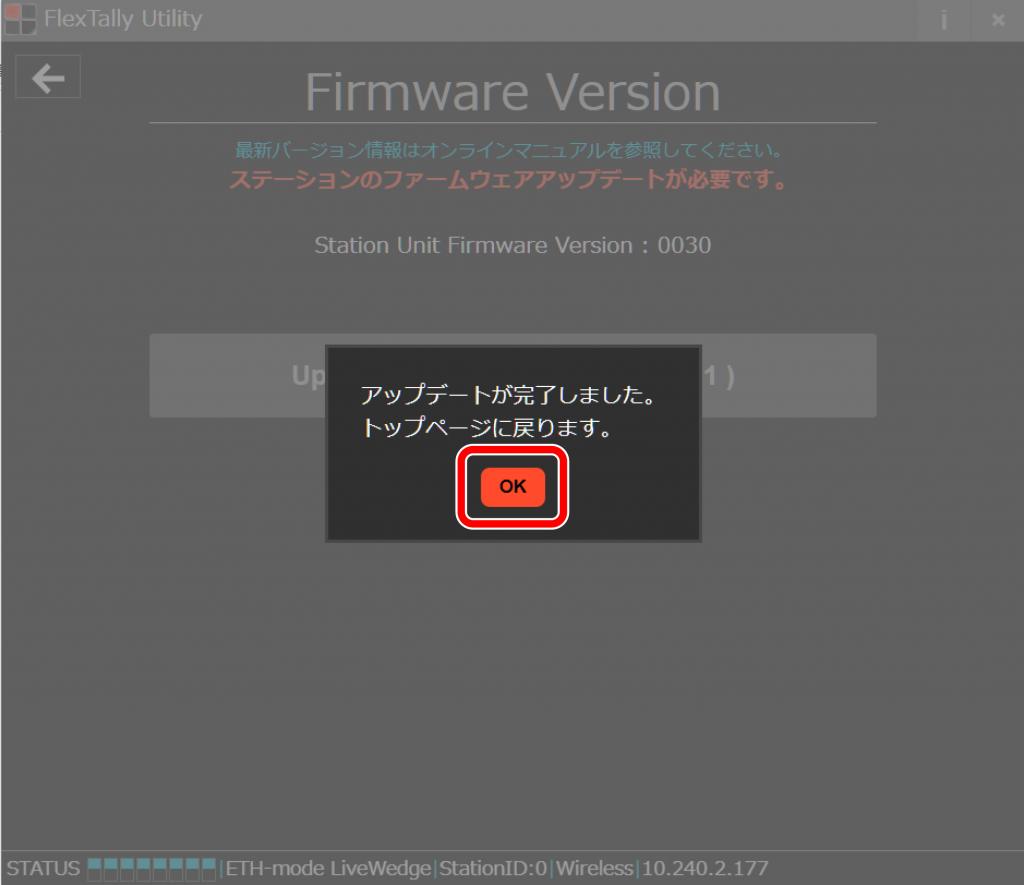

アップデートが開始されますので、アップデート完了までお待ち下さい。アップデート中はFlexTallyステーション本体の電源およびネットワーク接続を絶対に切らないでください。アップデートが完了しましたら「OK」をクリックしてください。

FlexTallyUtility(アプリケーション)のアップデート方法

FlexTallyUtilityを以前のバージョンからアップデートする場合には、まず設定用PCに現在インストールされているFlexTallyUtilityのアンインストールを行ってください。その後こちらから最新版のFlexTallyUtilityのダウンロードを行い、設定用PCに最新版アプリケーションのインストールを行ってください。

USB-GPIO converter for FlexTally

同梱品

USB-GPIO converter for FlexTally本体
クイックセットアップガイド兼保証書
USBケーブル(Micro B to Type A)

ご利用上の注意

USB-GPIO converter for FlexTallyをご利用の際には以下の事項を守ってご利用ください。

USB-GPIO converter for FlexTallyは単体では機能しません。株式会社CerevoのFlexTallyとUSB-GPIO converter for FlexTallyが対応しているスイッチャー、接続用ケーブルなどが必要です。ご利用状況に応じて、別途ご購入ください。
USB-GPIO converter for FlexTallyは精密機器です。輸送時の衝撃、落下等強い振動を与えると故障の原因となりますのでご注意ください。
ケーブルやコネクタに無理な力をかけないでください。破損するおそれがあります。
USB-GPIO converter for FlexTallyの動作保証温度は5℃～35℃です。動作保証温度外の環境では使用しないでください。また、直射日光が当たる場所や湿度が極端に高い場所での使用は避けてください。故障の原因となります。
USB-GPIO converter for FlexTallyは防水、防塵ではありません。液体や砂、埃等がUSB-GPIO converter for FlexTallyの端子部分や内部に入らないように注意してください。
使用中に、異音、異臭、発熱、発火、変色等の異常を感じた場合にはすぐに使用を中止し、Cerevo サポート窓口までご連絡ください。
製品の故障等などが生じた場合には本書に含まれている保証書の記載により対応します。ご利用前に保証書の記載をよく読み、疑問点がある場合にはCerevoサポート窓口までご連絡ください。

USB-GPIO converter for FlexTallyが対応しているスイッチャー

2020年5月現在、USB-GPIO converter for FlexTallyに対応しています。

Roland V-8HD

PST（プリセット）出力は対応しておりません。

V-8HD Remoteには対応しておりません。
Roland V-1HD
Roland V-1SDI
Roland VR-1HD
Lumantek ez-Pro VS4

USB-GPIO converter for FlexTallyの利用方法

マニュアル動画

FlexTallyの準備

本製品をご利用いただくためにFlexTally のステーションの裏面にある、DIPスイッチの 1と2をOFFにしてください。 3～8 以降についてはご利用方法により異なります。3～8の設定についてはこちらをご参照ください。

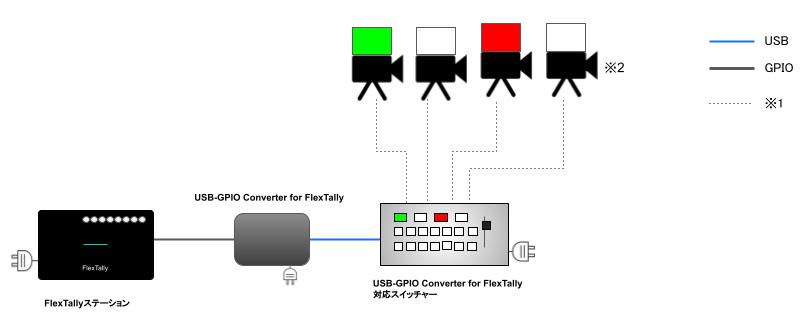

接続方法

●スイッチャー本体で、スイッチャーを操作する場合

USB-GPIO converter for FlexTallyとスイッチャーを接続するUSBケーブルについては本製品には同梱しておりません。スイッチャーに同梱されてるものや市販のケーブルをご利用ください。

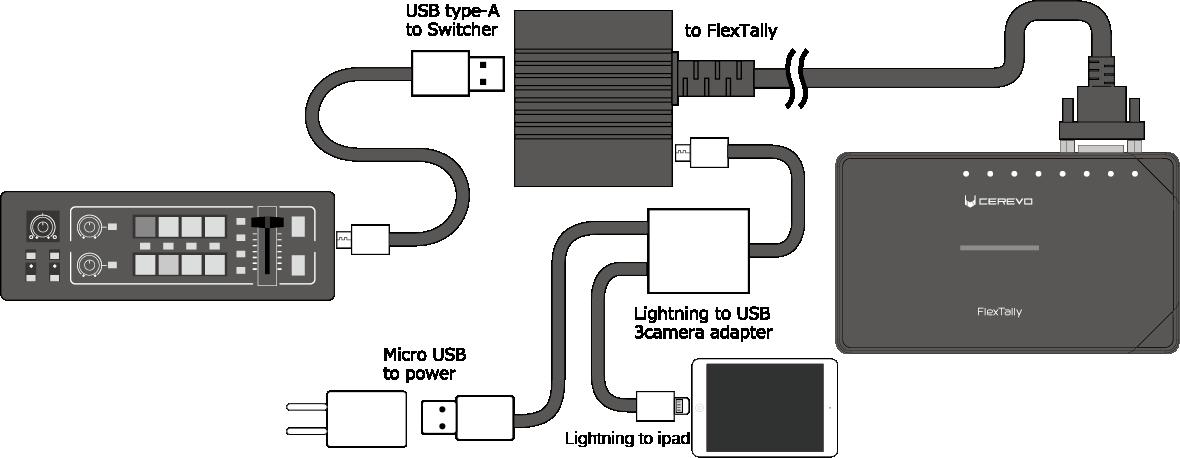

●iPad アプリで、スイッチャーを操作する場合

この接続をするためにはLightning to USB 3 camera adapter が必要になります。同製品は付属しておりませんので、別途ご購入ください。
Lightning – USB 3カメラアダプタのUSB端子を電源につないで、USB-GPIO converter for FlexTallyに給電します。
iPad アプリの操作方法については、スイッチャーのメーカー等各アプリの提供元にご確認ください。
USB-GPIO converter for FlexTallyとスイッチャーを接続するUSBケーブルについては本製品には同梱しておりません。スイッチャーに同梱されてるものや市販のケーブルをご利用ください。
V-8HD Remoteには対応しておりません。

●PC アプリで、スイッチャーを操作する場合

この接続ではPCのUSB端子からUSB-GPIO converter for FlexTallyに給電します。
PCアプリの操作方法については、スイッチャーのメーカー等各アプリの提供元にご確認ください。
USB-GPIO converter for FlexTallyとスイッチャーを接続するUSBケーブルについては本製品には同梱しておりません。スイッチャーに同梱されてるものや市販のケーブルをご利用ください。

ステーションの設定

●Roland V-1HD、Roland V-1 SDI、Lumantek ez-Pro VS4の場合
ステーションのDIPスイッチの設定は、GPIO、Type2になります。

▶︎設定方法を確認する

●Roland V-8HDの場合
ステーションのDIPスイッチの設定は、GPIO、Type2、プログラム8chになります。

▶︎設定方法を確認する

※スイッチャー本体がV1.0.4以上に対応している必要があります。古いバージョンの場合、Rolandの手順に従ってアップデート後、必ずファクトリー・リセットをしてからお使い下さい。 ※PST（プリセット）出力は対応しておりません。

●Roland VR-1HDの場合
ステーションのDIPスイッチの設定は、GPIO、Type2、プログラム8chになります。

▶︎設定方法を確認する

※スイッチャー本体がV1.22以上に対応している必要があります。古いバージョンの場合、Rolandの手順に従ってアップデート後、必ずファクトリー・リセットをしてからお使い下さい。 ※PGM（プログラム）出力はon air 中のみとなります。 VR-1HD本体の「ON AIR」ボタンが赤く点灯していることを確認の上ご使用下さい。 ※PST（プリセット）出力には対応しておりません。 ※VR-1HD RCSには非対応となります。

Q&A

動作確認済みのスイッチャーはありますか。

弊社環境にて試験し正常に動作することを確認したスイッチャーは下記ものです。ただし、下記のスイッチャーがお客様のご利用環境下で確実に動作することを保証するものではありません。

メーカー別対応機種リスト

Blackmagic Design

Ethernetによる接続機種

ATEM Mini
ATEM Mini Pro
ATEM Mini Pro ISO
ATEM Mini Extreme
ATEM Mini Extreme ISO
ATEM SDI
ATEM SDI Pro ISO
ATEM SDI Extreme ISO
ATEM Television Studio
ATEM Television Studio HD
ATEM Television Studio Pro HD
ATEM Television Studio Pro 4K
ATEM Television Studio HD8
ATEM Television Studio HD8 ISO
ATEM Production Studio 4K
ATEM 1M/E Production Studio 4K
ATEM 2M/E Production Studio 4K ※1
ATEM 4M/E Broadcast Studio 4K ※1
ATEM 1 M/E Constellation HD
ATEM 2 M/E Constellation HD ※1
ATEM 4 M/E Constellation HD ※1
ATEM Constellation 8K ※1

※1：Ethernet接続時は16chまでの対応となります。17ch以上のランプを使用する場合にはBlackmagic Design GPI and Tally Interfaceを使用し、GPIOによる接続を行ってください。

GPIOによる接続機種

GPI and Tally Interface

PGM系統数 8
PST系統数 0
購入リンク

Blackmagic Design ATEMシリーズとGPIO接続を行う場合にはBlackmagic Design GPI and Tally Interfaceが必要です。

GPI and Tally InterfaceおよびFlexTallyステーションは1台につき8chまでの対応となるため、ch数を増やす場合には必要分のGPI and Tally InterfaceおよびFlexTallyステーションをご用意ください(例：24chご使用の場合にはGPI and Tally InterfaceおよびFlexTallyステーションは3台ずつ必要です)

機種ごとに専用のGPIOケーブルをご用意しています。 FlexTallyとスイッチャーとの構成参考図もあわせてご覧ください。

完全特注品およびリストに記載の無い機種・系統数のGPIOケーブルお見積もりをご希望の際は、下記の情報をご記載いただきフォームよりお問い合わせください。

オフィシャルストアお問い合わせフォーム

タイトル
FlexTally GPIOケーブル見積依頼
本文
接続スイッチャー機種名：
PGM系統数：
PST系統数：
ケーブル見積もり希望本数：
ケーブルの長さ（1.5m / 3.0m / 5.0m / 10.0m / その他の長さはお問い合わせください）：

GPIO情報

弊社環境にて試験し正常に動作することを確認したスイッチャーです。ただし、記載のスイッチャーがお客様のご利用環境下で確実に動作することを保証するものではありません。

Cerevo

Ethernetによる接続機種

LiveWedge

DataVideo

GPIOによる接続機種

SE-1200MU

PGM系統数 6
PST系統数 6
購入リンク

SE-3200

PGM系統数 12
PST系統数 12
購入リンク

HS-1300

PGM系統数 6
PST系統数 6
購入リンク

HS-3200

PGM系統数 12
PST系統数 12
購入リンク

機種ごとに専用のGPIOケーブルをご用意しています。 FlexTallyとスイッチャーとの構成参考図もあわせてご覧ください。

オフィシャルストアお問い合わせフォーム

タイトル
FlexTally GPIOケーブル見積依頼
本文
接続スイッチャー機種名：
PGM系統数：
PST系統数：
ケーブル見積もり希望本数：
ケーブルの長さ（1.5m / 3.0m / 5.0m / 10.0m / その他の長さはお問い合わせください)：

GPIO情報

朋栄

GPIOによる接続機種

HVS-100/110

PGM系統数 8 ・PST系統数 0 ・購入リンク
PGM系統数 4 ・PST系統数 4 ・特注品
PGM系統数 8 ・PST系統数 8 ・購入リンク

HVS-190S/190I

PGM系統数 8 ・PST系統数 0 ・購入リンク
PGM系統数 4 ・PST系統数 4 ・特注品
PGM系統数 8 ・PST系統数 8 ・特注品

HVS-490

PGM系統数 8 ・PST系統数 0 ・購入リンク
PGM系統数 4 ・PST系統数 4 ・特注品
PGM系統数 8 ・PST系統数 8 ・特注品

HVS-1200

PGM系統数 8 ・PST系統数 0 ・購入リンク
PGM系統数 22 ・PST系統数 0 ・特注品

HVS-2000

PGM系統数 24 ・PST系統数 0 ・特注品

機種ごとに専用のGPIOケーブルをご用意しています。 FlexTallyとスイッチャーとの構成参考図もあわせてご覧ください。

特注品およびリストに記載の無い機種・系統数のGPIOケーブルお見積もりをご希望の際は、下記の情報をご記載いただきフォームよりお問い合わせください。

オフィシャルストアお問い合わせフォーム

GPIO情報

Lumantek

USB-GPIO converter for FlexTallyによる接続機種 「USB-GPIO converter for FlexTally」とはFlexTallyで、USB接続対応ビデオスイッチャーの利用を可能にする変換器です。

ez-Pro VS4

購入はこちらから。

https://cerevo.com/products/usb-gpio-converter/

Vizrt(NewTek)

Ethernetによる接続機種

TriCaster 1 Pro
TriCaster 2 Elite
TriCaster TC1
TriCaster TC410 Plus
TriCaster Mini X
TriCaster Mini 4K
TriCaster Mini Advanced R2
TriCaster Mini AE2
TriCaster Mini AE3
TriCaster 410
TriCaster 460

GPIOによる接続機種

TriCaster 1 Pro

PGM系統数 4
PST系統数 0

TriCaster 2 Elite

PGM系統数 4
PST系統数 0

TriCaster TC1

PGM系統数 4
PST系統数 0

TriCaster TC410 Plus

PGM系統数 4
PST系統数 0

TriCaster 410

PGM系統数 4
PST系統数 0

TriCaster 460

PGM系統数 4
PST系統数 0

機種ごとに専用のGPIOケーブルをご用意しています。 FlexTallyとスイッチャーとの構成参考図もあわせてご覧ください。

オフィシャルストアお問い合わせフォーム

GPIO情報

Panasonic

GPIOによる接続機種

AG-HMX100

PGM系統数 8 ・PST系統数 0 ・特注品

AW-HS50 5

PGM系統数 5 ・PST系統数 0 ・特注品

AV-HS410N

PGM系統数 4 ・PST系統数 4 ・特注品
PGM系統数 8 ・PST系統数 0 ・特注品
PGM系統数 8 ・PST系統数 8 ・特注品

AV-HS450N

PGM系統数 4 ・PST系統数 4 ・特注品
PGM系統数 8 ・PST系統数 0 ・特注品
PGM系統数 8 ・PST系統数 8 ・特注品

AV-UHS500

PGM系統数 4 ・PST系統数 4 ・特注品
PGM系統数 8 ・PST系統数 0 ・特注品
PGM系統数 8 ・PST系統数 8 ・特注品

機種ごとに専用のGPIOケーブルをご用意しています。 FlexTallyとスイッチャーとの構成参考図もあわせてご覧ください。

オフィシャルストアお問い合わせフォーム

GPIO情報

Roland

GPIOによる接続機種

V-1HD+

PGM系統数 4　・PST系統数4 ・購入

V-60HD

PGM系統数 6 ・PST系統数 6 ・購入
PGM系統数 6 ・PST系統数 0 ・購入
PGM系統数 4 ・PST系統数 4 ・購入

V-160HD

PGM系統数 8　・PST系統数8 ・購入

V-800HD

PGM系統数 8 ・PST系統数 0 ・購入
PGM系統数 4 ・PST系統数 4 ・購入
PGM系統数 8 ・PST系統数 8 ・完全特注品

V-800HD MKⅡ
- PGM系統数 8 ・PST系統数 0 ・購入
- PGM系統数 4 ・PST系統数 4 ・購入
- PGM系統数 8 ・PST系統数 8 ・完全特注品
V-1200HD

PGM系統数 8　・PST系統数8 ・購入

V-1600HD

PGM系統数 8 ・PST系統数 0 ・購入
PGM系統数 4 ・PST系統数 4 ・購入
PGM系統数 8 ・PST系統数 8 ・完全特注品

VR-4HD

PGM系統数 4　・PST系統数0 ・購入

VR-6HD ※1

PGM系統数 6 ・PST系統数 6 ・購入
PGM系統数 6 ・PST系統数 0 ・購入
PGM系統数 4 ・PST系統数 4 ・購入

VR-120HD ※1

PGM系統数 6 ・PST系統数 6 ・購入
PGM系統数 6 ・PST系統数 0 ・購入
PGM系統数 4 ・PST系統数 4 ・購入

V-600UHD

PGM系統数 8 ・PST系統数 8　・購入

※1：TALLY/GPIO端子の出力設定が初期値の場合には専用ケーブル購入リンク先のケーブルをお使いいただけます。出力設定を変更されている状態にてご使用されるケーブルをお求めの場合にはオフィシャルストアお問い合わせフォームよりお問い合わせください。

機種ごとに専用のGPIOケーブルをご用意しています。 FlexTallyとスイッチャーとの構成参考図もあわせてご覧ください。

オフィシャルストアお問い合わせフォーム

GPIO情報

USB-GPIO converter for FlexTallyによる接続機種

「USB-GPIO converter for FlexTally」とはFlexTallyで、USB接続対応ビデオスイッチャーの利用を可能にする変換器です。

V-1HD
V-1SDI
VR-1HD
V-8HD　※PGMのみ

購入はこちらから。

https://cerevo.com/products/usb-gpio-converter/

SONY

GPIOによる接続機種

MCX-500

PGM系統数 8
PST系統数 0
購入リンク

機種ごとに専用のGPIOケーブルをご用意しています。 FlexTallyとスイッチャーとの構成参考図もあわせてご覧ください。

オフィシャルストアお問い合わせフォーム

GPIO情報

StudioCoast PTY LTD

ソフトウェア接続

vMix

※弊社環境にて試験し正常に動作することを確認したスイッチャーです。 ※ただし、記載のスイッチャーがお客様のご利用環境下で確実に動作することを保証するものではありません。

Telestream

ソフトウェア接続

Wirecast

よくあるお問い合わせ

基本仕様に関するご質問

製品の大きさと重さを教えてください。
製品の同梱品は何がありますか。
充電時間はどのくらいですか。
バッテリ動作時の動作時間はどのくらいですか。

本製品の技術基準適合証明等について教えてください。

本製品に、電波法に基づく小電力データ通信システム無線局として、工事設計認証を受けた無線設備を内蔵しています。無線設備名：CDP-FT01A-ST/CDP-FT01A-LP
本製品は、315MHz帯の周波数を使用しています。本製品を本製品と同じ周波数を使用した他の無線機器の周辺でご使用になりますと、本製品とかかる他の無線機器との間で電波干渉が発生する可能性があります。電波干渉が発生した場合、他の無線機器を停止するか、本製品の使用場所を変えるなど電波干渉の生じない環境でご使用下さい。

本製品は海外で使用できますか。

「CDP-FT01A」の無線機能で採用している315MHzは、認証の関係で日本国内のみの利用となり、海外ではご利用いただけません。
海外向けには、433MHzを採用した「CDP-FT01B」という製品を別途販売しております。「CDP-FT01B」についてはFCCおよびCEの認証を取得しているため、FCCまたはCEで認可された無線機器を利用できる地域でご利用いただけます。

本体についてのご質問

本体ステータスLEDの意味を教えてください。
本体の初期化の方法を教えてください。
ステーション(親機）のD-sub 端子について

市販のモバイルバッテリーからの給電は可能ですか。

本製品の充電は出力電圧が5V 、出力電流が1.5A 以上の電源がご利用いただけます。
ただし、弊社では個別のモバイルバッテリーを使用しての動作の確認を行っておりませんので、動作の保証はいたしかねます。

付属のUSBケーブル以外のケーブルを利用できますか。

本体の仕様上、付属品以外のUSBケーブルであっても充電などにお使いいただくことは可能です。
ただし、付属品以外のUSBケーブルの動作保証はしておらず、保証の対象外となりますのであらかじめご了承ください。

アプリに関するご質問

アプリを使用するための要件を教えてください。
アプリはどこでインストールできますか。
アプリのアンインストールの方法を教えてください。

スイッチャー関するご質問

動作確認済みのスイッチャーはありますか。
利用できるスイッチャーはどのようなものですか。
FlexTallyのGPIOについて教えてください。

動作確認済みのスイッチャーに接続できません。

FlexTallyと組み合わせて利用できることを確認しているスイッチャーはこちらに記載がございます。記載があるスイッチャーにも関わらず接続ができない場合にはまずアップデートによりファームウェアを最新版にしてください。最新版をご利用でない場合にも動作確認済みスイッチャーに接続できない場合があります。

ファームウェアのアップデート方法についてはこちらをご参照ください。ファームウェアアップデート後にそれぞれのスイッチャーの接続方法に従って、再度お試しください。

トラブルシューティング

アプリでステーションが見つかりません

DHCP環境にする場合（または、ネットワークの環境についてよくわからないという場合）は以下の手順でステーションに接続してみてください。

※固定IPで使用する必要がある場合も、以下の手順で一度ステーションに接続し、必要な設定をしてから固定IPに設定していただくとスムーズに設定できます。

ステーションをDHCP設定にする

ステーションを初期化します（「初期化」参照）

アプリのPCをDHCP設定にする

Windows10の場合：「Windowsキー」→「設定」→「ネットワークとインターネット」＞（左枠）「イーサネット」→「ネットワークと共有センター」→（左枠）「アダプターの設定の変更」の画面に進みます。
該当するイーサネットアダプタのアイコンにマウスカーソルを合わせ、右クリックメニューから「プロパティ」を選択します。win_network1

インターネットプロトコルバージョン4（TCP/IPv4)をダブルクリックします。

「IPアドレスを自動的に取得する」を選択して、「OK」をクリックします。

注意：ここで、「次のIPアドレスを使う」で使用していた場合は、FlexTallyの設定がすべて終わったあと、再度ここで設定を元に戻してください。

直接LANでつなぐ

上記でステーションとPCの両方をDHCPの設定にした状態で、２つを直接LANケーブルでつなぎます。（念の為、WiFiがある場合はOFFにしてください）ステーションを再起動（USB電源を一度抜き差しする）してください。アプリを起動し、「Search」ボタンでステーションを検索します。(「169.254.x.x」のIPアドレスのステーションが見つかります。）

スイッチャーと繋がっているか確認する方法はありますか

スイッチャーと繋がっているか確認する方法はありますか

ステーションのタリーLEDが、スイッチャーに連動して赤（または緑）に点灯します。　（各部名称を参照）

８個のタリーLEDは、スイッチャーのチャンネル１～８それぞれに対応して、プログラムは赤、プレビューは緑に光ります。

チャンネル９～１６は、タリーLEDの１～８がプログラムはピンク、プレビューはライトグリーンに光ります。

※タリーのプレビュー出力がないスイッチャーは緑に光りません。

LEDが赤も緑も光らない場合は、ステーションとの接続を確認してください。

ATEMに設定しましたがランプが光りません

ATEMに設定しましたがランプが光りません

「接続方法」を参考に設定してください。

ステーションがみつからないという場合は上記の「アプリでステーションが見つかりません」を参照してください。

手順の最後まで設定できたが、ランプが点灯しないという場合、以下をご確認ください

ATEMとステーションが、直接またはルーターやハブを介してLANで繋がっていますか

ローカルで繋がっている必要があります。インターネット越しでは接続できません。

ステーションのタリーLEDが赤や緑に点灯しますか

確認方法は上記「スイッチャーと繋がっているか確認する方法はありますか」を参照してください

赤も緑も点灯しない　→　下記「ランプが点灯しない（点灯がおかしい）」を参照してください

赤や緑が点灯する　　→　次のステップに進んでください

ATEMのIPアドレスに合わせてステーションに固定IPを設定してみる

「IPアドレス設定」を参考に固定IPアドレスを設定します。

例）ATEMのIPアドレス　「192.168.10.240」の場合

ステーションのIPアドレス IP Address：192.168.10.77 Subnet mask：255.255.255.0 Defalt Gateaway：192.168.10.1

設定後は、ステーションを再起動（USB電源を抜き差し）してください。

＜注意＞

同ローカルネットワーク上のPCなどですでに使用されているIPアドレスは設定しないでください
ステーションに固定IPを設定した場合、再びアプリからステーションが見つからなくなる可能性がありますので、すべての設定が終了してからIPアドレスを変更してください。再度ステーションの設定を変更したい場合は、PCも同様な固定IPにするか、ステーションを初期化して設定しなおしてください。
